katalogové číslo: | 08-2P2V20H10 |
EAN: | 8595697900709 |
záruka: | 24 měsíců |
výrobce: | Bonega |
cena bez DPH: | 233 Kč |
cena vč. DPH: | 282 Kč |
Lišta propojovací kombinovaná celkem pro 12 modulů pro jističochránič 08-2P2V20H10 1+N 10mm2 Bonega
Propojovací lišty umožňují vzájemné spojení více jističů, vypínačů a chráničů mezi sebou. Vzájemným propojením našich proudových chráničů BONEGA®EV-6P s jističi BONEGA® P-E-P nebo BONEGA® EV-6J lze vytvořit i sdružený elektrický přístroj. Dodáváme jak měděné 1, 2, 3, 4 pólové propojovací lišty hřebenové s izolací, tak vidlicové typy 1 a 3 pólové.
Technické paramatry

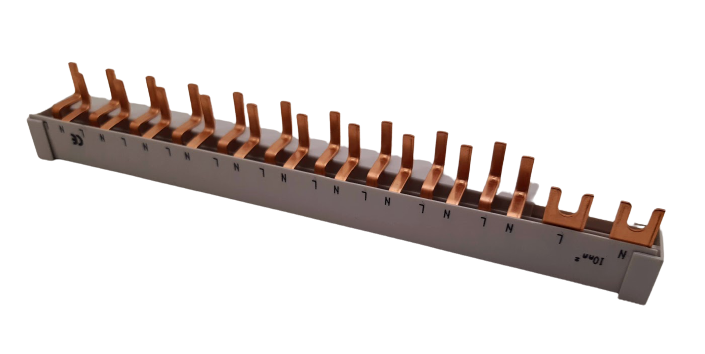

Kombinovaná vidlicová měděná lišta k propojení celkem pro 12 modulů
První 2 moduly pro 1+N (jističe,vypínač,chránič ) + 10 modulů DPN nebo RCBO
Měděné lišty s průřezem 10mm2
Počet pólů: 2
Únosnost: 63 A
Objednávací kód: 08-2P2V20H10
Balení : 1 ks / karton
Počet modulů: 12
2KS KONCOVÝCH KRYTEK KE KAŽDÉ PROPOJOVACÍ LIŠTĚ BONEGA VÁM DÁME ZDARMA
Jednomodulový proudový chránič s nadproudovou ochranou BONEGA P-E-P 10RCBO (jistič + proudový chránič v jednom modulu) jako první na světě dosahuje vypínací schopnosti 10 kA až do 32 A v charakteristice D. Byl vyvinut speciálně pro anglického partnera a na českém trhu je možné jej použít s jistými omezeními (nestandardní výška, neodpíná N vodič aj.). Přesto se však jedná o ukázku dalšího průlomu v miniaturizaci díky českým patentům
ROZDÍLY MEZI VIDLICOVÝMI A HŘEBENOVÝMI LIŠTAMI
VIDLICOVÉ
Výhody:
Tím, že se vkládají pod hlavu šroubu do horní části dvojdílné svorky, nezabírají žádný prostor v dolní části svorky, čímž umožňují bezproblémové připojení přívodních vodičů.
Nevýhody:
Při dotahování šroubu svorky se mohou vidličky roztahovat do stran (jen u některých dodavatelů, kde jde o průřez jen 10 mm2 a o měkkou měď), čímž se podstatně sníží přenosová plocha a tím proudová únosnost (někdy může takový nedokonalý spoj způsobit doslova „vyhoření“ spoje a potažmo může dojít k úplnému znehodnocení takto propojených jističů či jiných přístrojů mezi sebou).
U některých typů jističů, kde není dostatečná izolace mezi jednotlivými svorkami, může např. ionizací vzduchu dojít k mezifázovému zkratu. Jističe BONEGA® P-E-P však tomuto jevu umí bezpečně zamezit.
JAZÝČKOVÉ
Výhody:
Hřeben (jazýček) současně tvoří také přítlačnou (druhou) plochu svorky na vsazený vodič a tudíž omezuje na minimum možné přechodové odpory. Pokud použijete propojovací lišty s vývody soustředěnými na jejím okraji, umožňuje výškové posazení svorek jističe vložit proti sobě dvě takové propojovací lišty a tím dosáhnout dvojnásobku přenosové únosnosti. Například proudová únosnost lišty o průřezu 16 mm2 při napájení od kraje je 80 A. Při napájení od středu jedné lišty je proudová únosnost 130 A . V případě dvou proti sobě posazených lišt napájených od okraje je až 160 A a u dvou proti sobě posazených lišt je dokonce až 260 A.
Nevýhody:
Tím, že se vkládají do spodní části svorky zabírají tak část jejího průřezu, čímž komplikují připojení přívodních vodičů.
