Lišta propojovací kombinovaná pro chrániče s jističem 12 modulů 08-4P4V16H10 Bonega

Propojovací lišty umožňují vzájemné spojení více jističů, vypínačů a chráničů mezi sebou. Vzájemným propojením našich proudových chráničů s jističi lze vytvořit i sdružený elektrický přístroj. Propojovací lišty jsou měděné s izolací a to ve všech pólech hřebenové jak hřebenové tak vidlicové.
Zobrazit více
100% (1 hodnocení)
470 Kč
ks
vložit do košíku
Skladem z obchodu
katalogové číslo: 08-4P4V16H10
EAN: 8595697900754
záruka:24 měsíců
výrobce:Bonega
cena bez DPH:388 Kč
cena vč. DPH:470 Kč
popis
parametry
soubory a odkazy2
Recenze

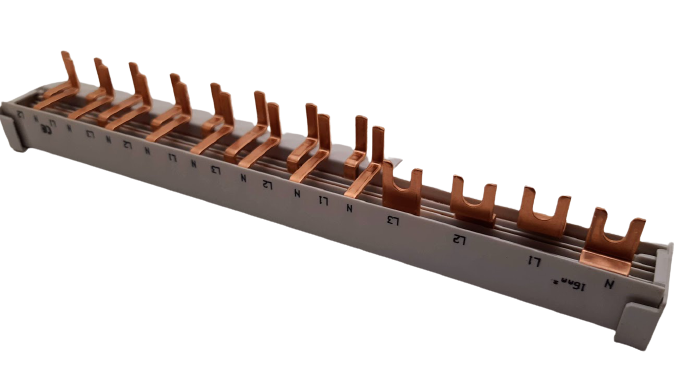

Kombinovaná vidlicová měděná lišta k propojení celkem pro 12 modulů 08-4P4V16H10. První 4 moduly 3P+N ( jističe,vypínač, chránič ) + 8 modulů DPN nebo RCBO
2KS KONCOVÝCH KRYTEK KE KAŽDÉ PROPOJOVACÍ LIŠTĚ BONEGA VÁM DÁME ZDARMA

Propojovací lišty umožňují vzájemné spojení více jističů, vypínačů a chráničů mezi sebou. Vzájemným propojením našich proudových chráničů s jističi lze vytvořit i sdružený elektrický přístroj. Propojovací lišty jsou měděné s izolací a to ve všech pólech hřebenové jak hřebenové tak vidlicové.
Vlastnost:
Měděné lišty s průřezem 10mm2
Počet pólů: 2
Únosnost: 63A
Objednávací kód: 08-4P4V16H10
Balení : 1 ks / karton
Počet modulů: 12

Jednomodulový proudový chránič s nadproudovou ochranou BONEGA P-E-P 10RCBO (jistič + proudový chránič v jednom modulu) jako první na světě dosahuje vypínací schopnosti 10 kA až do 32 A v charakteristice D. Byl vyvinut speciálně pro anglického partnera a na českém trhu je možné jej použít s jistými omezeními (nestandardní výška, neodpíná N vodič aj.). Přesto se však jedná o ukázku dalšího průlomu v miniaturizaci díky českým patentům



ROZDÍLY MEZI  VIDLICOVÝMI A HŘEBENOVÝMI LIŠTAMI

VIDLICOVÉ

Výhody:
Tím, že se vkládají pod hlavu šroubu do horní části dvojdílné svorky, nezabírají žádný prostor v dolní části svorky, čímž umožňují bezproblémové připojení přívodních vodičů.

Nevýhody:
Při dotahování šroubu svorky se mohou vidličky roztahovat do stran (jen u některých dodavatelů, kde jde o průřez jen 10 mm2 a o měkkou měď), čímž se podstatně sníží přenosová plocha a tím proudová únosnost (někdy může takový nedokonalý spoj způsobit doslova „vyhoření“ spoje a potažmo může dojít k úplnému znehodnocení takto propojených jističů či jiných přístrojů mezi sebou).
U některých typů jističů, kde není dostatečná izolace mezi jednotlivými svorkami, může např. ionizací vzduchu dojít k mezifázovému zkratu. Jističe BONEGA® P-E-P však tomuto jevu umí bezpečně zamezit.

JAZÝČKOVÉ

Výhody:
Hřeben (jazýček) současně tvoří také přítlačnou (druhou) plochu svorky na vsazený vodič a tudíž omezuje na minimum možné přechodové odpory. Pokud použijete propojovací lišty s vývody soustředěnými na jejím okraji, umožňuje výškové posazení svorek jističe vložit proti sobě dvě takové propojovací lišty a tím dosáhnout dvojnásobku přenosové únosnosti. Například proudová únosnost lišty o průřezu 16 mm2  při napájení od kraje je 80 A. Při napájení od středu jedné lišty je proudová únosnost 130 A . V případě dvou proti sobě posazených lišt napájených od okraje je až 160 A a u dvou proti sobě posazených lišt je dokonce až 260 A.

Nevýhody:
Tím, že se vkládají do spodní části svorky zabírají tak část jejího průřezu, čímž komplikují připojení přívodních vodičů.
