Prodlužovací kabely

Jak vybrat prodlužovací kabel? Hledáte kvalitní a bezpečný prodlužovací kabel?



Základní typy kabelových prodlužek, bezpečnost a pravidla pro výběr prodlužovacích kabelů.



Když se musí mezi elektrický spotřebič a zásuvku zapojit prodlužovací kabel, obecně platí, že by měl být co nejkratší a s co největším průřezem vodičů. To ale není jediné pravidlo, které byste měli při výběru kabelu dodržet.

Ne vždy máme tu možnost zapojit přívodní kabel elektrického spotřebiče přímo do elektrické zásuvky. Často jsou kabely příliš krátké a nebo je zásuvka příliš daleko. V takovém případě Vám pomůže správně vybraný prodlužovací přívod, takzvaný (prodlužovák nabo také kabelová prodlužka)  Pro správnou funci Vašich spotřebičů a zejména bezpečnost Vám může nízká cena a nekvalitní výrobek napáchat velké škody na majetku ale i na zdraví.

Průřez měděných vodičů

Každý měděný vodič dokáže přenést jen určitý elektrický proud. Tato schopnost se mimo jiné mění průřezem. Je to podobné jako s hadicí – větší světlý průměr (obdoba průřezu) dokáže při stejném tlaku (napětí) dopravit větší množství vody (vyšší proud). A protože je průřez plošná veličina, mění se jeho velikost s druhou mocninou průměru.

Běžné prodlužovací kabely mají průřez (jednoho) měděného vodiče 0,75–1,5 mm2. Průřez měděného vodiče v kabelu 0,75 mm2 je určen pro proudy až 6 A, tedy příkon 1400 W. Jeden milimetr čtvereční kabel 1 mm2 mědi dokáže bez nebezpečí přenášet proud 10 A, můžeme k němu připojit spotřebiče o příkonu 2300 W. Průřez měděného vodiče v kabelu 1,5 mm2 je určen pro proudy až 16 A, tedy příkon 3600 W. Hodnoty maximálního proudu, případně příkonu musejí být uvedeny na každé elektrické vidlici (zástrčce) a zásuvce. Při jejich překročení hrozí přehřátí prodlužovacího přívodu a požár.

Nejběžnější používané druhy průřezů a typy kabelů pro prodlužovacíí kabely jsou (kabely H05RR-F, H07RR-F, H05VV-F, H03VV-F) Příklady celého označení kabelů (H07RN-F 3Gx1,5, H05RR-F 3G2,5, H05VV-F 3Gx1,5)

Obecně by tedy průřez měděných vodičů prodlužovacího přívodního kabelu měl být stejný nebo větší než průřez vodičů přívodního kabelu u samotného spotřebiče. Navíc platí, že s délkou kabelu se zvyšuje jeho odpor (snižuje se napětí a zvyšuje se proud), vodič se proto zahřívá a tím dále roste jeho odpor. Proto bychom u elektrických zařízení s velkým příkonem, jako jsou elektrická topidla, stroje, svářecí agregáty apod. měli použít prodlužovací kabel o průřezu vodičů dokonce 2,5 mm2.

Poddimenzovaný prodlužovací kabel nemusí ihned způsobit hned požár, ale třeba jen pokles výkonu spotřebiče právě z důvodu poklesu napětí.

Jednoduchý test a příklad poklesu napětí. K prodlužovacímu kabelu připojte nějaké elektrické nářadí a elektrický přímotop, aby součet jejich příkonů měl mezní hodnotu (např. 3700W při průřezu vodiče 1,5 mm2 a typu gumového kabelu H07RN-F 3x1,5). Nejdřív spusťte stroj a v okamžiku, kdy sepnete spínač přímotopu, zaznamenáte pokles otáček elektromotoru připojeného nářadí.

Izolace

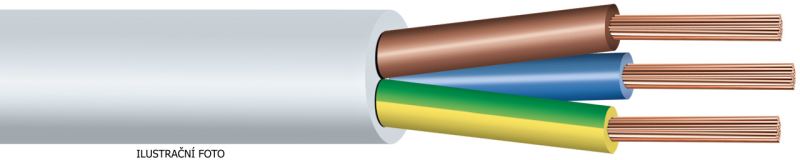

Každý elektrický ohebný kabel má na svém vrchním ochranném plášti (izolaci) kód, který začíná písmenem H a pokračuje číselným kódem následovaným dalšími písmeny, nejčastěji se asi setkáte s označením H05VV-F. To znamená, pro jaké namáhání a do jakého prostředi je kabel určený a z jakého materiálu je izolace jednotlivých měděných vodičů a z čeho je vyroben vrchní plášť kabelu.

První a poslední písmeno Vás zajímat moc nemusí, protože udávají technickou normu pro harmonizované ohebné kabely. Číselný údaj který je pro Vás více důležitý a mění se – čím je číslo vyšší, tím větší mechanické namáhání kabel snese a je tedy více odolnější i v náročnějším prostředí.

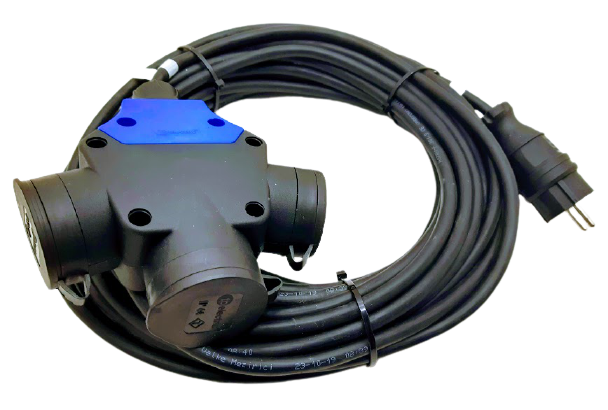

Kabel s označením 03 je nejzranitelnější a je určen pro velmi nízké namáhaní a není vhodný jako venkovní, 05 snese již střední namáhání a lze jej použít také venku, 07 je nejodolnější je pro nejtěžší namáhání a je vhodná pro venkovní prostředí. Tento kabel s ozančením H07RN-F se nejčastěji používá na stavbách, pro staveništní rozvaděče, pro elektrické nářadí, průmyslové a zemědělské zařízení, cirkulárky, okružní pily, zahradní elektrické sekačky a přnosné venkovní zásuvkové rozvodnice, protože má nejsilnější a nejkvalitnější gumový plášť (kabelovou izolaci) z odolného gumového materiálu (kaučukového elastomeru).

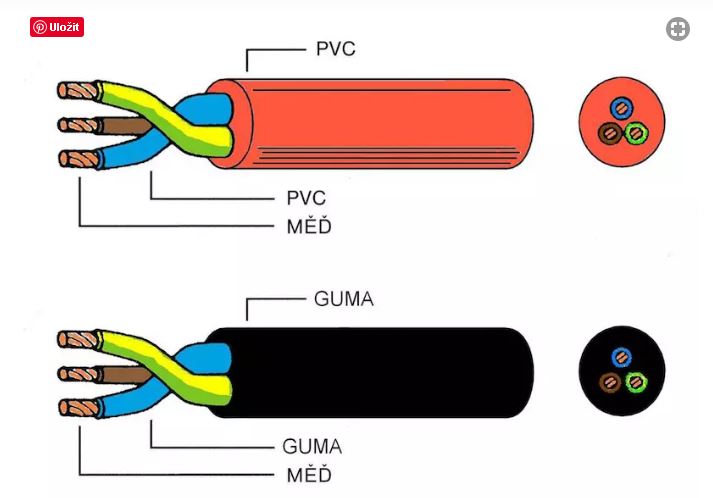

A právě z jakého materiálu je kabelová izolace vodočů a kabelový vrchní plášť, nám prozradí další dvojice písmen. Dvě véčka (VV) značí plastovou PVC izolaci pro měděné vodiče i plášť, dvojité er (RR) znamená, že obě vrstvy jsou z gumové pryže, písmena RN znamenají kombinaci gumy pro izolaci měděných vodičů a chlorprenového kaučuku pro izolační kabelový plášť.

Kabel z PVC je většinou na omak poměrně tuhý a s klesající teplotou dále tvrdne, takže má při ohýbání tendenci praskat. S výjimkou speciálních flexibilních teplotně odolných ( -40°C až +90°C) a extrémě odolných kabelů které odolávají i ropným produktům je například kabel s ozančením H07BQ-F.  Je proto tedy při nízkých i vysokých teplotách bezpečnější používání kabelů s pryžovou izolací a černým pláštěm.

Dejte si obzvláště pozor na kabely a prodlužovací kabely na kabelovém bubnu kde je navinutý také černý kabel, ale materiál kabelu je z tvrdého PVC (značení VV) což poznáte pokud si pečlivě kabel osaháte.

Interiér prodlužovací kabely na doma, nebo exteriér prodlužovací kabely venkovní.



Z výše uvedeného vyplývá, že pro venkovní použití jsou většinou určeny kabely gumové, protože jsou odolnější a jejich vlastnosti se s klesající teplotou nemění tak rychle a jejich odolná izolace lépe chrání kabel před poškozením a nepřiznivým prostředím. Proto je preferují jak výrobci profesionálního elektrického nářadí, tak stavební firmy, průmyslové a zemědělské podniky a různé dílny a technické provozovny.

Naopak u levnějších výrobků pro kutily a domácnost najdeme přívodní kabely z PVC, které nejsou tak ohebné a zůstávají po pár použití jakoby pomačkané a pokroucené. Tyto kabely z PVC mohou mít různé barvy (bílá, černá, oranžová, žlutá, modrá, zelená) jsou sice lehčí než gumové, mají ale doporučenou minimální teplotu pokládky a manipulace 5 °C a již při teplotách pod −15 °C není možné kabel mechanicky namáhat a hrozí jeho popraskání a poškození izolace a může dojít k vážnému elektrickému úrazu, nebo škodě na majetku. Dále si také uvědomte, že pojištovny nemusí uhradit způsobenou škoudu na zdarví a majetku, pokud se prokáže že jste používali špatný nebo nebezpečný prodlužovací kabel.

Stupeň krytí prodlužovacích kabelů

Rozhodující pro použití prodlužovacího přívodu ve venkovním prostředí je ovšem stupeň krytí IP, který vypovídá a míře ochrany před nebezpečným dotykem a vniknutím cizích těles a vody do elektrického zařízení.

Kabely s izolací i pláštěm z PVC se používají u přívodů se stupněm krytí IP20, které není dostatečné pro provozování venku, protože znamená nulovou ochranu před vniknutím vody. Proto jsou takové prodlužováky určeny výhradně k použití v interiéru.

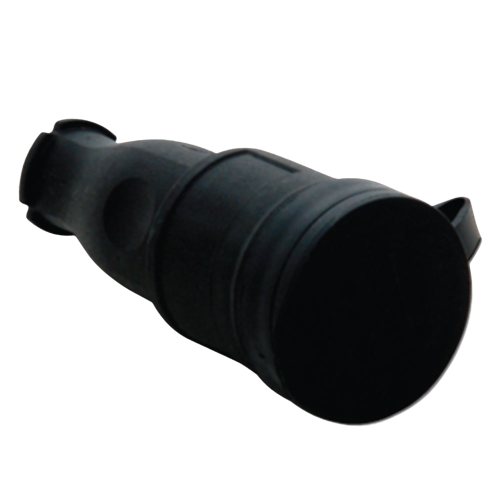

Pro venkovní účely je vhodný stupeň ochrany aspoň IP44, který zamezí vniknutí drobných těles a zajistí ochranu proti stříkající vodě. Tento stupeň ochrany mívají prodlužovací přívody s pryžovou izolací, stupeň krytí je ale v tomto případě spíš věcí jejich elektrické vidlice (elektrická zátrčka) a elektrické zásuvky. Ty koncové elektrické přístroje pak mohou mít stupeň krytí dokonce IP66, což znamená, že jsou zcela prachotěsné i vodotěsné a odolávají specifickému proudu vody.

Stupeň krytí musí být na elektrické vidlici či elektrické zásuvce uvedený a pokud chybí, znamená to nízký stupeň ochrany IP20. Nedoporučuje s e tedy používat je venku. Jestliže takové prodlužovací přívody chceme použít v exteriéru, musíme zajistit jejich ochranu před vniknutím cizích těles a vody a to minimálně na krytí IP44.

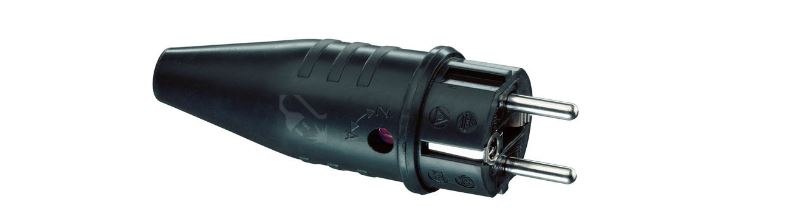

Typy elektrických vidlic a elektrických zásuvek

Zatímco elektrické vidlice je na prodlužovacím kabelu pouze jedna, elektrických zásuvek může být více v různém uspořádání a počtu (3–6 zásuvek).

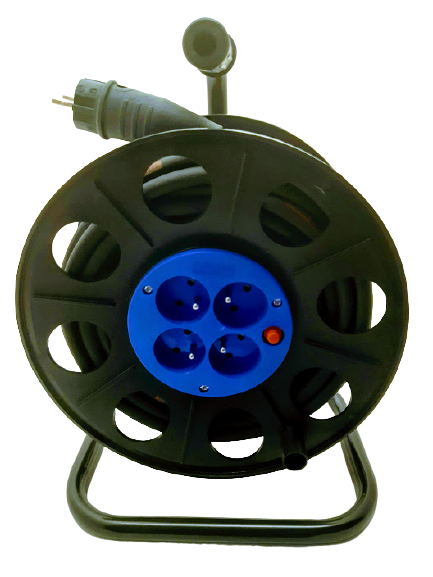

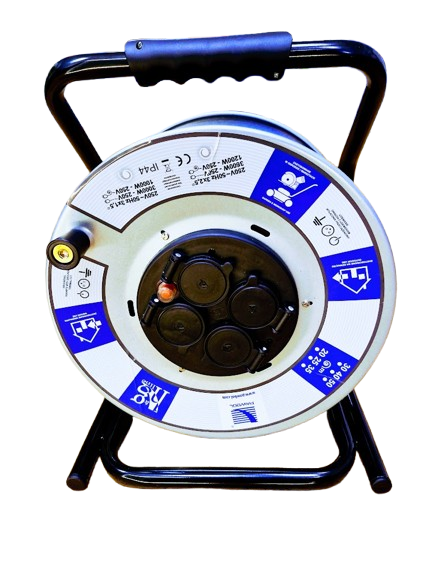

Prodlužovací kabely o délce nad deset metrů se dodávají také navinuté na kabelových plastových bubnech s držadlem. Buď je kabel s jednoduchou pohyblivou zásuvkou na kabelu navinut volně, nebo je elektrická zásuvka spojená pevně s bubnem se zabudovanými třemi až čtyřmi zásuvkami.

Prodlužovací přívod na kabelovém bubínku by měl být při použití vždy rozvinutý aby nedocházelo k nebezpečnému přehřátí kabelu. Delší dobu takto zapnutý (prodlužovák na bubínku) při zapojeném spotřebiči se bude chovat jako cívka a kabel se může velmi rychle zahřívat a začít hořet, pokud nebude mít na kabelovém bubnu instalovanou funkční tepelnou pojistku. Kabel navinutý na bubnu se více zahřívá, a tak je při použití v tomto stavu povoleno menší proudové zatížení. Bubnové prodlužováky jsou proto vybaveny tepelnou pojistkou, která při nadměrném zahřátí kabelu odpojí přívod elektrického proudu.

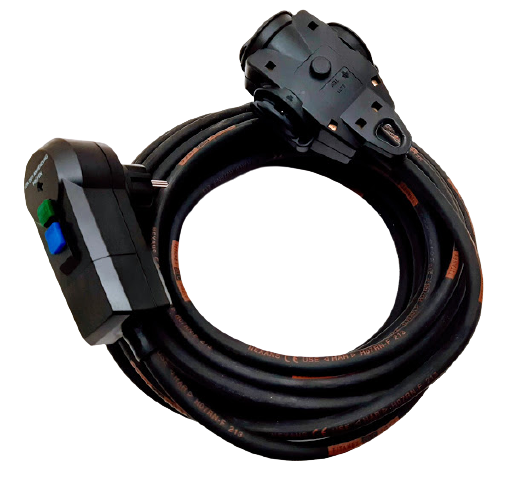

Ve vlhkém či venkovním prostředí bychom měli vždy použít proudový chránič. To znamená že napájecí zásuvka do které prodlužovací přívod připojíte by měla mít ve svém elektrickém okruhu v rozvaděči nebo rozvodnici tento okruch chráněn proudovým chráničem. Některé prodlužovací kabely mají proudový chránič integrovaný již v elektrické zástrčce.

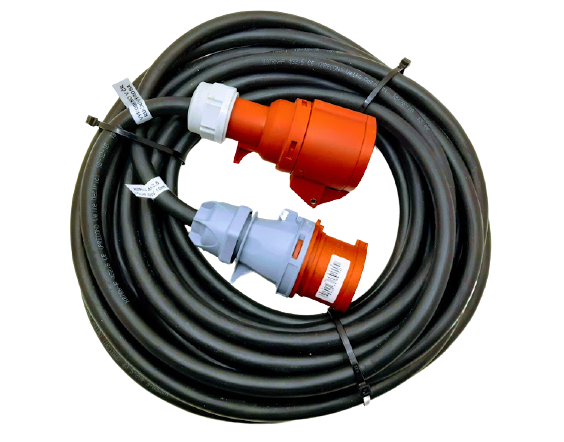

Kromě jednofázových prodlužovacích přívodů dříve na 220 V, dnes již nově na 230 - 250 V. Existují také třífázové prodlužovací přívody dříve na 380 V dnes již nově na 400 - 415 V. Tyto prodlužováky s příslušnou elektrickoi vidlicí a elektrickou zásuvkou můžou být jak na bubnovém navijáku tak v běžných délkách.

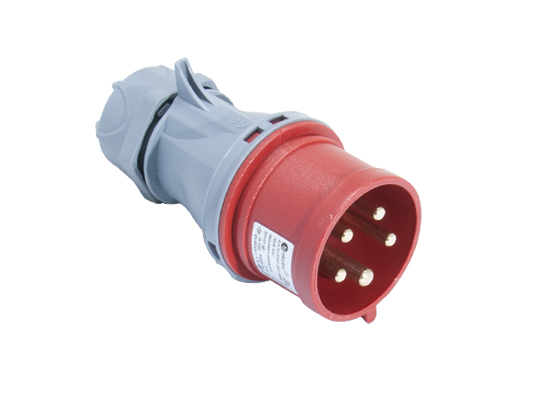

Prodlužovací kabely na 380 - 400 V mají výhradě kabel gumový a to nejčastěji kabel H05RR-F dříve také (CGSG) a H07RN-F dříve také (CGTG). Dále je také u těchto třífázových prodlužovacích přívodních kabelů důležité rozdělení na 4 vodičové (4-pólové) a 5 vodičové (5-pólové) kabely. Vše závisí na tom jaký rozvod elektrické energie a kncové elektrické zásuvky máte nainstalovné a nebo jak je zapojený spotřebíč pro který chcete prodlužovák na 380V použít. Podle počtu pólů a dále podle velikosti elektrického proudu volíme výběr.

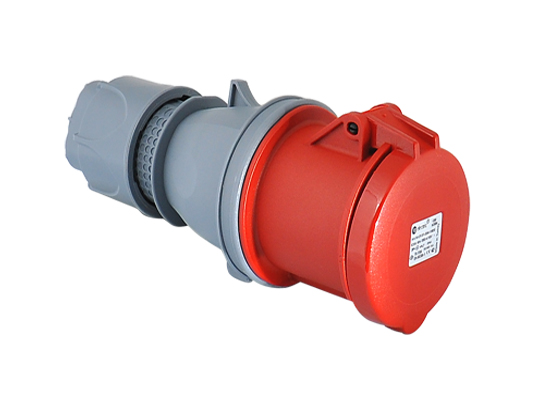

Nejběžnější velikosti proudu pro třífázové prodlužovací přívody jsou 16 A a 32 A většinou pro připojení třífázových míchaček na beton, štípaček na dřevo, cirkulární pily, elektrická čerpadla, elektrických svářeček, elektrických motorů, elektrických bojlerů, stavebních rozvaděčů, zásuvkových rozvodnic a rozvaděčů.
