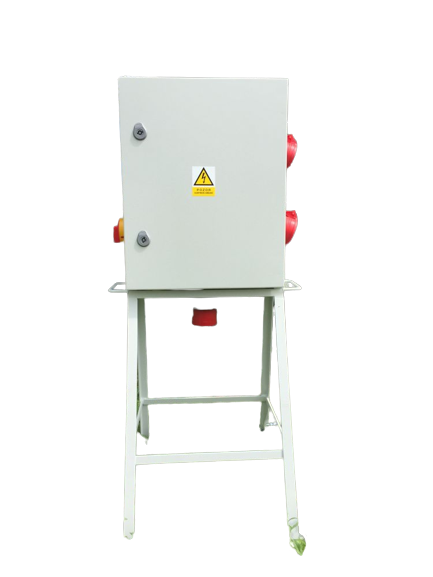

Rozvaděč staveništní elektroměr pro měření ČEZ RA411/HL63/FI63/CEZ/ Erocomm

Rozvaděč staveništní elektroměrový pro fakturační měření elektrického proudu se používá zejména na stavbách a na místech, kde potřebujeme mobilní napájecí rozvaděč pro krátkodobé odběry stavebního proudu. Stavební rozvaděče, takzvaný (stavební rozvaděč antoníček) jsou již vybaveny elektroměrem nebo mají přípravu na připojení elektroměru jak pro nepřímé měření elektrické energie tak pro přímé fakturační měření elektrické energie distribuce čez, distribuce eon a distribuce pre.
Zobrazit více
68.57% (14 hodnocení)
20 950 Kč
ks
vložit do košíku
Na objednávku 2-4 týdny
katalogové číslo: RA411/HL63/FI63/CEZ/
EAN: 8595697901355
záruka:24 měsíců
výrobce:Erocomm
cena bez DPH:17 314 Kč
cena vč. DPH:20 950 Kč
popis
parametry
soubory a odkazy1
Recenze

Staveništní rozvaděč RA411 stavební rozvaděč antoníček pro přímé fakurační měření ČEZ /E.ON
pro mobilní krátkodobé odběry elektrického proudu

Jako možnou adekvátní náhradu nabízíme tyto typy

Rozvaděč staveništní ROSTAV-63 stavební rozvaděč pro přímé fakurační měření ČEZ, E.on

Rozvaděč staveništní ROSTAV-40 stavební rozvaděč pro přímé fakurační měření ČEZ, E.on





ZÁKLADNÍ INFORMACE

Rozvaděč staveništní elektroměrový pro přímé měření elektrického proudu se používá zejména na stavbách a na místech, kde potřebujeme mobilní napájecí rozvaděč pro krátkodobé odběry stavebního proudu. Stavební rozvaděče, takzvaný (stavební rozvaděč antoníček) jsou již vybaveny elektroměrem nebo mají přípravu na připojení elektroměru jak pro nepřímé měření elektrické energie tak pro přímé fakturační měření elektrické energie distribuce čez, distribuce e.on a distribuce pre. Stavební elektrické rozvaděče jsou osazeny zásuvkami na 230V a zásuvkami na 400V. Jištění je ve staveništním skříni zajištěno elektrickými jističi a proudovými chrániči. Mimo tyto základní typy přenosných stavebních rozvaděčů jsme schopni vyrobit rozvaděč na stavbu přímo na zakázku dle požadavků zákazníka.



DŮLEŽITÉ INFORMCE

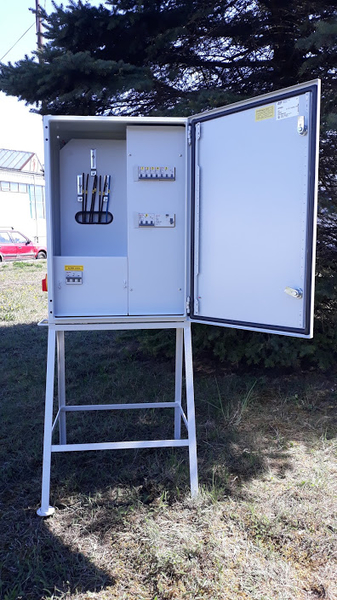

Přesné vybavení, náhled a schéma zapojení rozvadaděče je v popisu a v dalších fotografiích. V přiloženém souboru a odkazech je montážní návod a krycí list stavebního rozvaděče. Krycí list a schéma zapojení rozvaděče je uvnitř rozvaděče ve dvířkách a slouží jako výchozí revizní zpráva.

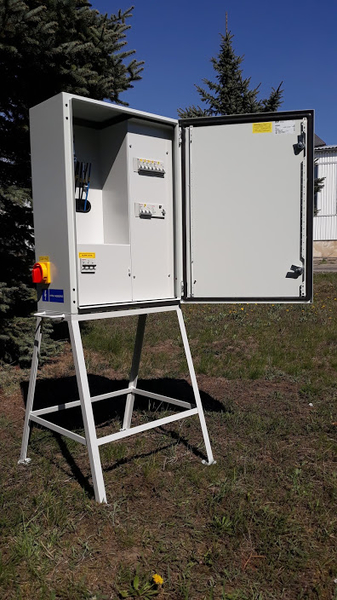

POPIS A VYBAVENÍ ROZVADĚČE

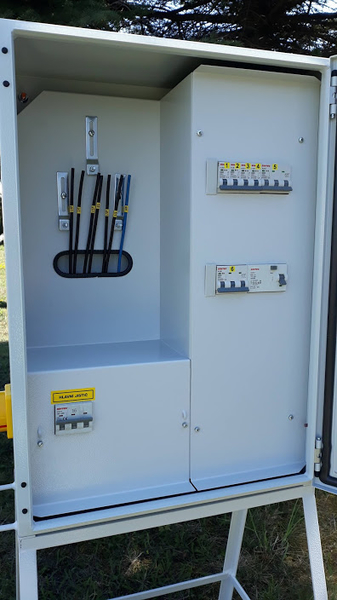

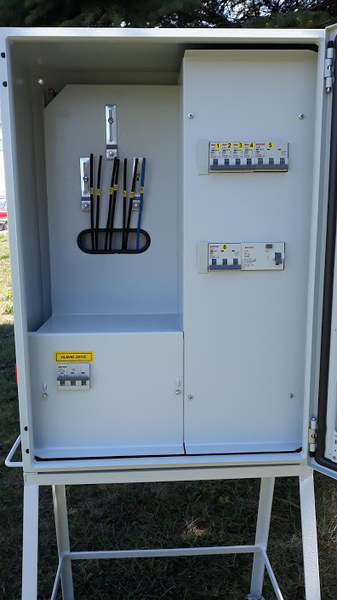

Příprava kříž pro elektroměr ČEZ pro přímé fakturační měření

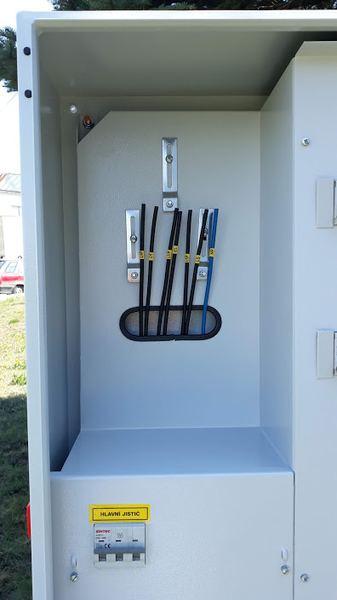

Přívod do rozvaděče je ze spodu na kabelovou vývodku v rozvaděči přípojovací silové svorky
Hlavní vypínač z boku paketový žluto/červený otočný uzamykatelný 3Px63A/3P



KOMPLETNÍ OSAZENÍ A JIŠTĚNÍ ROZVADĚČE

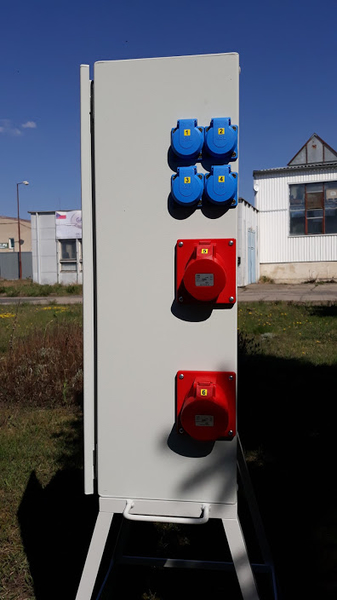

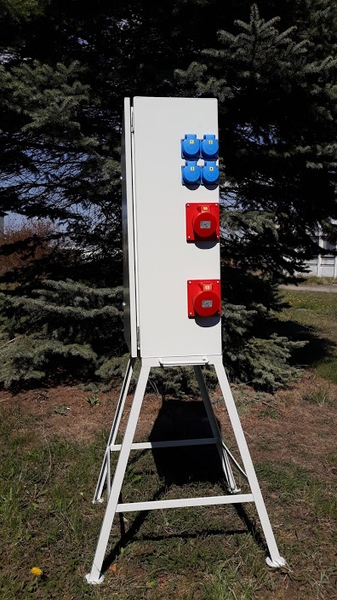

Zásuvky:  4x 230V1P+N+PE krytí IP44
     1x 32A/5P krytí IP44
      1x 16A/5P krytí IP44

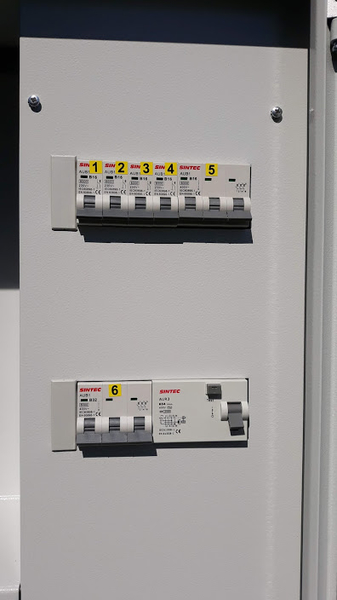

Jištění:     1x jistič 32A/3P/6kA
                 1x jistič16A/3P/6kA
                  4x jistič 16A/1P/6kA
                                   1x proudový chránič 63A/4P/0,03mA

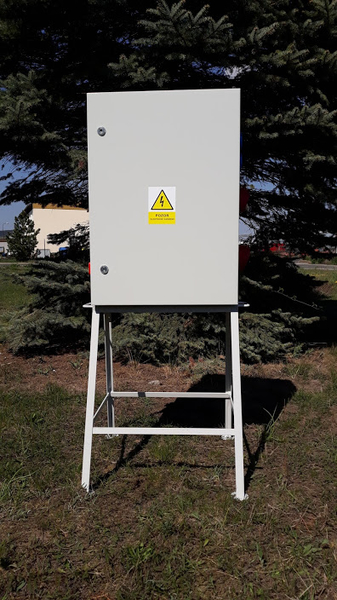

ROZMĚRY ROZVADĚČE


Celová výška staveništního rozvaděče: 130cm
Rozměr rozvaděče bez podstavce: šířka 50cm, výška 70cm, hloubka 25cm
Rpzměry podstavece na rozvaděč: výška od země k rozvaděči 60mm, šířka podstavce dole 45mm, hloubka 52cm




DALŠÍ PODROBNÉ INFORMACE



Pokud budete potřebovat vyrobit rozvaděč na zakázku, nebo upravit již stávající model, zde jsou klíčové otázky pro našeho výrobce k zadaní do výroby:

1- Požadujete faturační měření, nebo podružné měření

2- Pokud požadujete fakturtační měření, tak pro jakého distributora který Vám bude osazovat a připojovat elektroměr ČEZ, E.ON, PRE?
připojovací podmínky ČEZ, připojovací podmínky E.ON, připojovací podmínky PRE
Připojovací podmínky ČEZ a E.ON jsou prakticky stejné. PRE má připojoací podmínky jiné a velmi specifické.

3- Jaká je hodnota hlavního jističe před elektroměrem?

4- Typ přívodu do podružného rozvaděče je u rozvaděče ze spoda přívodkou 63A/5P ( !!! tato varianta se nesmí použít pro rozvaděč na fakturační měření !!! ). Další možnost připojení kabelu je ze spodu vývdkou a uvnitř rozvaděče zakočený kabel na svorkách ( NUTNÉ PRO FAKTURAČNÍ MĚŘENÍ) lze jej ale použít na přání i do rozvaděče pro podružné měření.

5- Jakou má mýt hodnotu hlavní vypínač v ampérech? Standardně je 63A

6- Jaký má být počet a typy zásuvek s ohledem na místo a velikost rozvaděče (230V - 3pólové) (400V - 4pólové / 5pólové) Standardně je osazeno 400V/5P.

Vysvětlivky:
a-
Pojem přímé měření se rozumí měření maximélně do 80A.
b-Pojem nepřímé měření je měření od 80A a více přes měřící trafa (používají zejména větší podniky s vekým odběrem)
c-Pojem fakturační měření se rozumí odečet energie elektroměru distribuční sítí ČEZ, E.ON,PRE
d-Pojem podružné měření se rozumí odečtové měření vlastní podílové. Slouží pro vlastní rozůčtování spotřebované energie mezi více účastníků.

















Počet zásuvek6 zásuvek
Krytí IPIP44
Jmenovitý proud63A
Rozvaděče použitístaveništní
Rozvaděče vlastnostivenkovní
Rozvaděče způsob montážesamostatně stojící
distribuce ČEZ
fakturační měření energie
