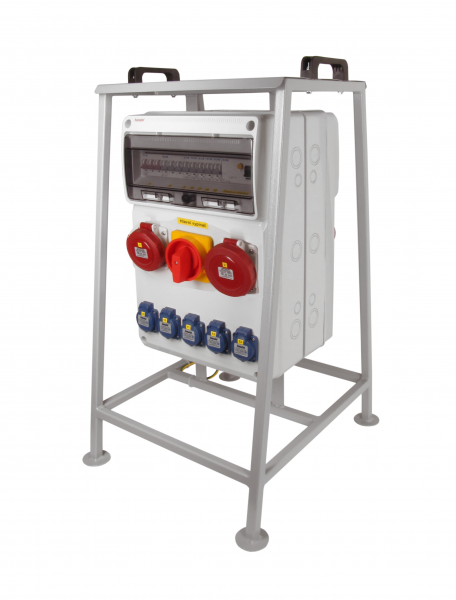

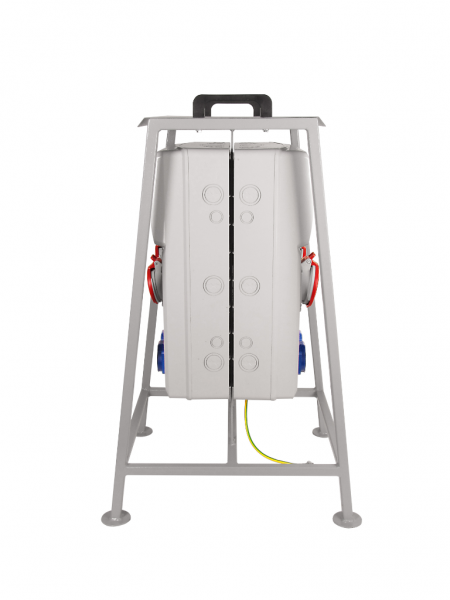

Rozvaděč staveništní s elektroměrem LCD 63A V86213 Famatel

Rozvaděč staveništní elektroměrový pro odběr a měření elektrického proudu se používá na stavbách a všude tam kde potřebujeme mobilní napájecí rozvaděč pro krátkodobé odběry stavebního proudu. Stavební rozvaděče jsou již vybaveny zapojeným elektroměrem nebo mají přípravu na připojení elektroměru. Stavební elektrické rozvaděče jsou osazeny elektrickými zásuvkami a jištěny elektrickými jističi a proudovými chrániči. Mobilní přenosný stavební rozvaděče nebo takzvaný stavební rozvaděč antoníček.
Zobrazit více
90% (4 hodnocení)
25 360 Kč
Na dotaz cena a dostupnost

Hlídat dostupnost produktu

katalogové číslo: V86213
EAN: 8592848035440
záruka:24 měsíců
výrobce:Famatel
cena bez DPH:20 959 Kč
cena vč. DPH:25 360 Kč
popis
parametry
soubory a odkazy
Recenze

Rozvaděč staveništní s elektroměrem LCD stavební rozvaděč antoníček pro podružné měření a mobilní krátkodobé odběry elektrického proudu
Rozvaděč staveništní elektroměrový pro odběr a měření elektrického proudu se používá na stavbách a všude tam kde potřebujeme mobilní napájecí rozvaděč pro krátkodobé odběry stavebního proudu. Stavební rozvaděče jsou již vybaveny zapojeným elektroměrem nebo mají přípravu na připojení elektroměru. Stavební elektrické rozvaděče jsou osazeny elektrickými zásuvkami a jištěny elektrickými jističi a proudovými chrániči. Mobilní přenosný stavební rozvaděče nebo takzvaný stavební rozvaděč antoníček se připojuje pomocí elektroměru jak pro nepřímé měření elektrické energie tak pro přímé fakturační měření elektrické energie distribuce čez, distribuce eon a distribuce pre.


Popis a vybyvení rozvaděče:
LCD elektroměr pro podružné měření
Přívodní kabel do rozvaděče je ze spoda na přívodku 63A/5-pól (zásuvka s kolíky samec)
Hlavní vypínač z boku paketový 63A

připojovací svorkovnice do max. 5x25 mm2
PE svorkovnice součástí (2ks 2x16mm2+4x10mm2)
N svorkovnice součástí (2ks 2x16mm2+4x10mm2)

stěny s předlisovanými vstupy pro vyvrtání vstupního otvoru a následné osazení příslušnou vývodkou (M25, M32, M40)
celkem k dispozici 32 modulových míst
rozměry pouzdra 3952: 500x330x150mm
plastový materiál (ABS), IK08, zkouška žhavou smyčkou 650°C, bezhalogenová a UV odolná
kovový samonosný stojan, barva: světle šedá, rozsah teplot -25°C +85°C

Kompletní výzbroj a osazení rozvaděče:
Zásuvky:
8x 230V1P+N+PE
2x 32A/5P
2x 16A/5P
Jištění:
1x jistič 32A/3P/B
1x jistič16A/3P/B
4x jistič 16A/1P/B
1x proudový chránič 63A/4P



Technická dokumentace:
dodáno s průvodní dokumentací: štítkem rozváděče, návodem pro obsluhu a montáž, krycím listem (charakteristiky rozhraní), protokolem o kusové zkoušce, EU prohlášením o shodě, schématem zapojení a zkouškou oteplení pro rozváděče nízkého napětí.



Pokud budete potřebovat vyrobit rozvaděč na zakázku, nebo tento rozvaděč upravit, zde jsou klíčové otázky pro našeho výrobce k zadaní do výroby:

1- Požadujete faturační měření, nebo podružné měření

2- Pokud požadujete fakturtační měření, tak pro jakého distributora který Vám bude osazovat a připojovat elektroměr ČEZ, E.ON, PRE?

3- Jaká je hodnota hlavního jističe před elektroměrem?

4- Typ přívodu do podružného rozvaděče je u rozvaděče ze spoda přívodkou 63A/5P (tato varianta se nesmí použít pro rozvaděč na fakturační měření). Další možnost připojení kabelu je ze spodu vývdkou a uvnitř zakočený kabel ve svorce (vhodné jak pro fakturační i podružné měření)

5- Jakou má mýt hodnotu hlavní vypínač v ampérech? Standardně je 63A

6- Jaký má být počet a typy zásuvek s ohledem na místo a velikost rozvaděče (230V - 3pólové) (400V - 4pólové / 5pólové)? Standardně je osazeno 400V/5P.

Vysvětlivky:
a-
Pojem přímé měření se rozumí měření maximélně do 80A.
b-Pojem nepřímé měření je měření od 80A a více přes měřící trafa (používají zejména větší podniky s vekým odběrem)
c-Pojem fakturační měření se rozumí odečet energie elektroměru distribuční sítí ČEZ, E.ON,PRE
d-Pojem podružné měření se rozumí odečtové měření vlastní podílové. Slouží pro vlastní rozůčtování spotřebované energie mezi více účastníků.
