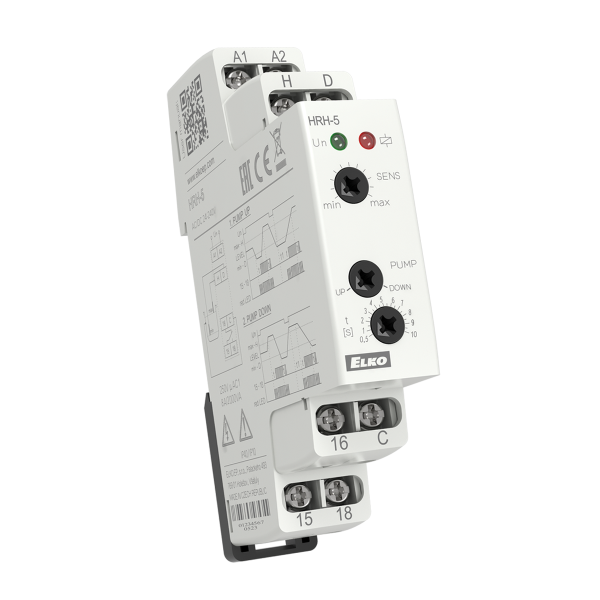

Hladinové relé HRH-5 UNI

Hladinové relé HRH-5 UNI pro spolehlivé hlídání studní a jímek

Hledáte spolehlivý způsob, jak plně automatizovat chod čerpadla nebo bezpečně ochránit studnu před chodem naprázdno? Hladinové relé HRH-5/UNI od českého výrobce ELKO-EP je precizní přístroj určený pro kontrolu hladiny vodivých kapalin ve studnách, jímkách, bazénech a průmyslových tancích. V rámci jednoho modulu umožňuje hlídání jedné nebo dvou nezávislých úrovní s volitelnou funkcí dočerpávání či odčerpávání. Díky univerzálnímu napájení a extrémně úzkému provedení šetří místo a snadno se integruje do každého rozváděče.

Tento hladinový spínač měří odpor mezi ponořenými sondami. Jakmile hladina vody spojí nebo opustí měřicí sondy, relé adekvátně zareaguje přepnutím výstupního kontaktu.

Hlavní výhody a funkce přístroje:

• Dva režimy v jednom: Lze zapojit jako jednohladinový spínač (propojením svorek H a D) pro hlídání jedné meze, nebo jako dvoustavový (hlídá horní a dolní úroveň – při jedné zapne, při druhé vypne).
• Ochrana sond (Měřicí frekvence 10 Hz): Na rozdíl od levných náhražek využívá HRH-5 měřicí střídavý signál o frekvenci 10 Hz. Tím zcela zabraňuje elektrolýze, polarizaci kapaliny a rychlé oxidaci měřicích sond, čímž jim zajišťuje dlouhou životnost.
• Nastavitelné časové zpoždění (0,5 - 10 s): Eliminuje nežádoucí a rychlé „cvakání“ relé způsobené vlněním hladiny nebo rozstřikem kapaliny.
• Citlivost na míru: Potenciometrem lze nastavit citlivost (5 - 100 kΩ) podle vodivosti konkrétní kapaliny (pitná voda, dešťovka, odpadní voda).

Technické parametry:

• Napájecí napětí: UNI 24 až 240 V AC/DC (galvanicky oddělené)
• Výstupní kontakt: 1x přepínací (CO)
• Jmenovitý proud: 8 A / 250 V AC1
• Materiál kontaktů: AgNi
• Signalizace stavu: 2x LED dioda na čelním panelu
• Rozměry a montáž: 90 x 17,6 x 64 mm (1-MODUL), upevnění na DIN lištu

Často kladené dotazy (FAQ) k hladinovému relé HRH-5

Mohu tímto relé přímo zapínat motor čerpadla do studny?

Relé je osazeno kontaktem dimenzovaným na 8 A pro odporovou zátěž (AC1). Většina čerpadel však představuje indukční zátěž (motory v kategorii AC3), které mají při rozběhu obrovské proudové špičky. Pro přímé spínání ponorného čerpadla vždy doporučujeme výstupním kontaktem tohoto relé ovládat cívku výkonového stykače (např. značky Eaton/Moeller z naší nabídky), který motor bezpečně sepne.

Proč je u relé důležitá nastavitelná časová prodleva?

Při plnění jímky nebo provozu studny dochází k fyzickému rozvlnění vodní hladiny. Voda by tak mohla sondy střídavě zaplavovat a obnažovat v řádu zlomků vteřiny. Časová prodleva zajistí, že relé sepne či rozepne až ve chvíli, kdy je stav hladiny po nastavený čas (např. 3 vteřiny) trvalý a stabilní.

Lze toto relé použít pro hlídání dešťové vody v plastové nádrži?

Ano, dešťová voda je vodivá. U plastové nádrže je však nutné pamatovat na to, že nemáte přirozenou vodivou stěnu (jako např. u kovového tanku). Musíte proto do nádrže kromě snímacích sond (horní/dolní) spustit i společnou referenční (zemnicí) sondu na svorku C, aby měl měřicí obvod přes co uzavřít smyčku.
