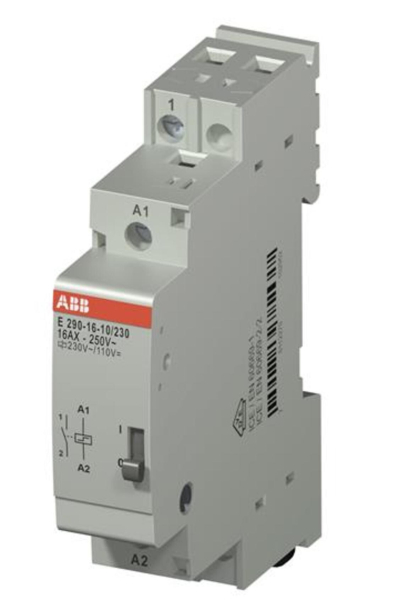

Impulzní relé ABB 16A 230V

Impulzní relé ABB 16A 230V pro úsporné ovládání osvětlení

Hledáte spolehlivé řešení pro ovládání světel z více míst? Impulzní relé ABB E290-16-10/230 (známé také jako paměťové nebo bistabilní relé) představuje energeticky úsporný prvek pro domácnosti, hotely i průmysl. Díky mechanické blokaci nepotřebuje relé k udržení sepnutého stavu žádnou trvalou energii a při výpadku proudu si bezpečně pamatuje svou poslední polohu. Je to ideální a moderní volba pro instalace, kde potřebujete ovládat osvětlovací systém minimálně ze tří a více tlačítek (např. dlouhé chodby, schodiště, haly).

Při každém stisknutí externího tlačítka je na cívku relé přiveden krátký elektrický impulz (min. 50 ms). Tento impulz mechanicky překlopí vnitřní kontakty (spínací sekvence 0-1-0-1). Systém funguje podobně jako mechanika v kuličkovém peru – kontakty se spolehlivě zablokují v zapnuté nebo vypnuté poloze.

Hlavní výhody impulzního relé ABB E290:

• Nulová trvalá spotřeba: Na rozdíl od klasického stykače, který odebírá proud po celou dobu sepnutí cívky, spotřebovává toto relé energii (0,32 W) pouze na zlomek sekundy během překlopení stavu.
• Extrémně tichý chod: Díky absenci trvale napájené cívky relé nevrčí a nevydává brum. Je tak perfektní pro montáž do bytových rozváděčů a tichých zón.
• Ruční ovládání a vizuální kontrola: Přístroj je na čelní straně vybaven jasně označeným páčkovým spínačem. Ten slouží k okamžité identifikaci stavu (ON/OFF) a umožňuje ruční testování a přepínání obvodu bez nutnosti signálu z tlačítka.
• Paměť při výpadku napětí: Mechanická západka drží relé v poslední nastavené poloze. Pokud dojde k výpadku proudu v době, kdy bylo rozsvíceno, po jeho obnovení se světla opět automaticky rozsvítí.

Technické parametry:

• Katalogové číslo ABB: 2TAZ312000R2011
• Řazení kontaktů: 1x spínací (NO)
• Zatížení kontaktů: 16 A / 250 V AC
• Ovládací napětí cívky: 230 V AC / 110 V DC
• Šířka přístroje: 18 mm (1 modul)
• Montáž: Na standardní DIN lištu (IP20)

Často kladené dotazy (FAQ) k impulznímu relé

Jaký je hlavní rozdíl mezi impulzním relé a běžným stykačem?

Zásadní rozdíl je ve spotřebě a hlučnosti. Běžný stykač vyžaduje trvalé napětí na cívce, aby udržel kontakty sepnuté – cívka se zahřívá a může mírně vrčet. Impulzní relé je bistabilní; k sepnutí nebo rozepnutí mu stačí pouze milisekundový impulz z tlačítka. Poté je cívka zcela bez napětí, neodebírá žádný proud a je absolutně bezhlučná.

Mohu na toto relé připojit neomezený počet ovládacích tlačítek?

Ano, paralelně můžete k ovládací cívce připojit v podstatě neomezený počet klasických (neprosvětlených) impulzních tlačítek. Pokud ovšem používáte tlačítka s orientační doutnavkou (nebo LED), protéká jimi malý klidový proud. V takovém případě je nutné ověřit maximální povolený počet prosvětlených tlačítek, aby nedošlo k nechtěnému samovolnému sepnutí relé.

Co se stane se světly po výpadku elektrické sítě?

Protože vnitřní mechanismus funguje na principu mechanické západky, relé si "pamatuje" svůj poslední stav i bez elektřiny. Pokud byla světla před výpadkem zapnutá, po obnovení napájení se obvod opět uzavře a světla se rozsvítí.
