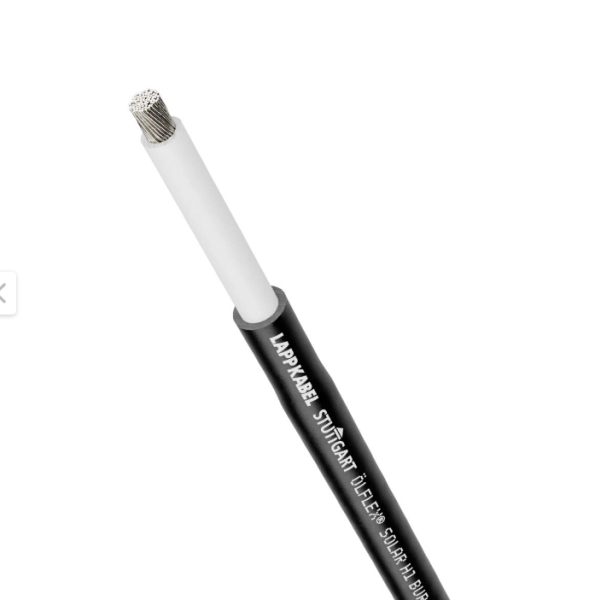

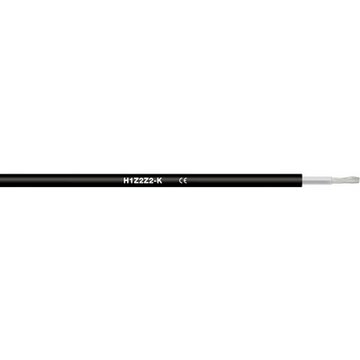

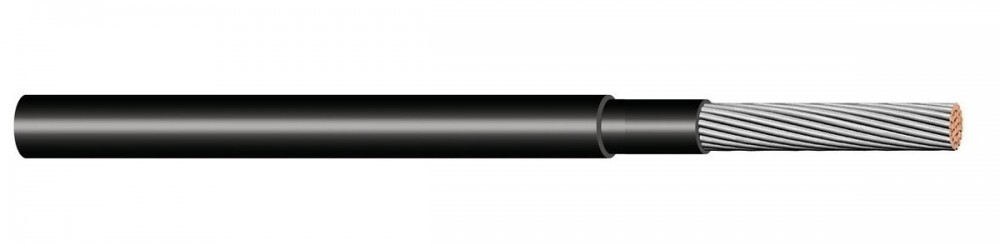

LAPP H1Z2Z2-K 1023760/500 1 x 6 mm² černý solární kabel fotovoltaický

Fotovoltaický solární kabel LAPP systém vedení H1Z2Z2-k podle konstrukční normy EN 50618 je v zásadě odolný vůči vlivům počasí, oděru, jádru a UF6. Bezhalogenové, dvojitě izolované a propojené solární kabely jsou vhodné pro trvalé použití ve venkovním prostředí, pro připojení uzemněných i neuzemněných fotovoltaických zařízení, případně i volně visící. Používají se jak pro vzájemné propojení solárních modulů, tak pro spojení jednotlivých řad modulů a měničů. Obvyklou aplikační normou je HD 60364-7-712/VDE 0100-712 „zřízení nízkonapěťových zařízení – část 7-712: Požadavky na stálé provozovny, prostory a zařízení zvláštního typu – fotovoltaické systémy (PV) elektrického napájení…“

Specifikace PV solárního kabelu
Tyto solární DC kabely jsou specifikované kabely pro použití ve fotovoltaických (PV) systémech, a zejména pro instalaci na straně stejnosměrného proudu (DC). Jsou vhodné pro pevné instalace, vnitřní i vnější, a uvnitř potrubí nebo systémů. Jejich robustní opláštění a rázové zkoušky znamenají, že jsou vhodné pro přímé zakopání v zemních aplikacích. EN 50618 vyžaduje, aby kabely byly nízkokouřové, nulové halogeny a byly to flexibilní měděné vodiče s pocínovaným povlakem s jedním jádrem a zesíťovanou izolací a pláštěm.

Sloučeniny použité v izolaci a vnějším plášti jsou zesíťované bez halogenů, proto se tyto kabely nazývají "zesíťované solární kabely ". Standardní opláštění EN50618 má silnější stěnu než verze kabelu PV1-F. Plášť kabelu má hodnocení AD8 voděodolné.

Stejně jako u kabelu TÜV PV1-F, kabel EN50618 PV těží z dvojité izolace, která nabízí zvýšenou bezpečnost. Izolace a opláštění Low Smoke Zero Halogen (LSZH) je činí vhodnými pro použití v prostředích, kde by korozivní kouř představoval riziko pro lidský život v případě požáru.

Jmenovité napětí kabelu H1Z2Z2-K
Při jmenovitém stejnosměrném napětí do 1,5 kV mezi vodiči a nepřesahujícím 1800 V mezi vodičem a zemí je požadováno, aby tyto kabely byly testovány při napětí 11 kV AC 50 Hz. Mají rozsah provozních teplot -40 o C až +90 o C.

Technické parametry:
Typ kabelu H1Z2Z2-K
Počet drátů 1 x
Průřez (na žílu) 6 mm2
Průřez 1 x 6 mm2
Vlastnosti kabelu odolné vůči povětrnostním vlivům
Odolné vůči obrusu
odolné vůči poškození
odolné proti UV záření
bez halogenů
Vnější O 6mm
Barva černá
Content metrové zboží
Jmenovité napětí 1000 V/AC- 1500 V/DC
Izolační materiál polyolefin
Poloměr ohybu (vnější průměr pro pevnou instalaci) 4
Měřicí přístroj Ano
Bezhalogenový Ano
Číslo výrobce 1023760/500
Min. rozsah teploty, pevný -40 °C
Max. rozsah teploty, pevný +90 °C
Min. rozsah teploty, variabilní -25 °C
Max. rozsah teploty, variabilní +90 °C
Typ 1023760/500
Kategorie produktu
fotovoltaický kabel
