katalogové číslo: | 1-CYKY-J 3x70+50 |
EAN: | 8595697908040 |
záruka: | 24 měsíců |
výrobce: | NKT s.r.o. |
cena bez DPH: | 825 Kč |
cena vč. DPH: | 998 Kč |
Kabel je v celku a k dispozici je pouze posledních 14m za tuto cenu.
Kabel 1-CYKY-J 3x70+50 měděný je určen pro pevné uložení ve vnitřních a venkovních prostorách, v zemi, v betonu. Kabel je odolný proti UV záření a proti šíření plamene dle ČSN EN 60332-1-2.
Technické parametry:
Jmenovité napětí: 600/1000 V AC
Zkušební napětí: 4000 V
Proudová zatížitelnost v zemi: 232 A
Proudová zatížitelnost na vzduchu: 199 A
Doporučené maximální jištění v zemi: 150 A *
Doporučené maximální jištění na vzduchu: 125 A *
Počet vodičů: 3+1
Průřez fázového vodiče: 70 mm2
Průřez ochranného vodiče: 50 mm2
Vnější průměr kabelu: 34,9 mm
Vodiče: barevné
Barva pláště: černá

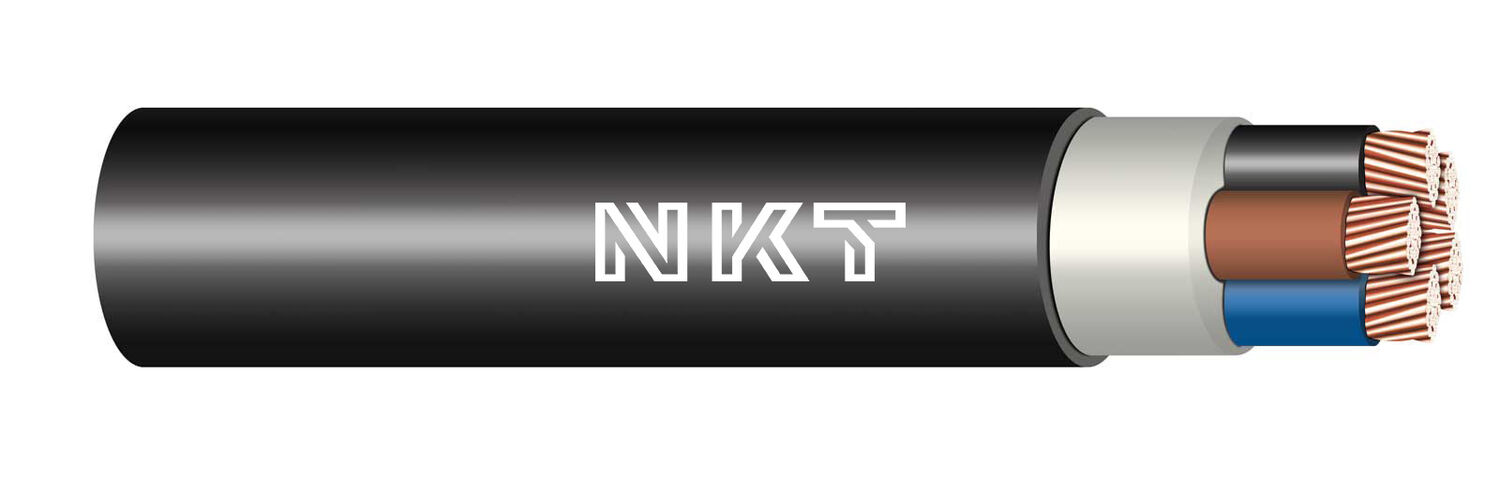

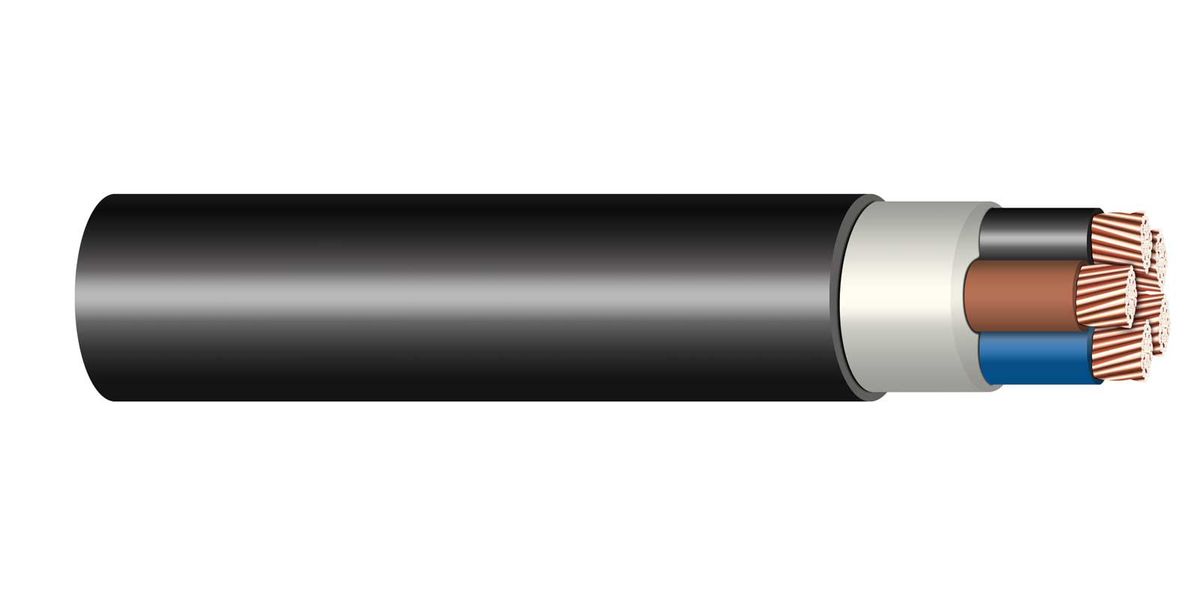

Kabel 1-CYKY-J 3x70+50
Materiál pláště: PVC
Konstrukce žil: Cu jádro laněné (RE, RM, SM)
Teplotní rozsah: pokládka a manipulace +5°C a výše
Teplotní rozsah: pevné uložení -30°C až +70°C
Odolný proti: UV záření a šíření plamene dle ČSN EN 60332-1-2
Použití: venkovní, vnitřní i do země
Stíněný: ne
Hmotnost: 2,8 kg/m
Silové kabely CYKY jsou určeny pro pevný rozvod elektrické energie v zemi nebo ve volném prostředí bez jakéhokoliv mechanického namáhání. Používají se pro elektroinstalaci domovních a průmyslových rozvodů. Kabely CYKY je možné umístit do zdi, do země, elektroinstalačních lišt do ohebných a pevných trubek, kabelových žlabů a kabelových lávek.
Měděné kabely CYKY jsou kulaté uvnitř s měděnými barevně označenými vodiči s plným jádrem bez stíněné izolace. Jednotlivé měděné (dráty) vodiče mají izolaci z PVC a vrchní kabelová izolace celého kabelu CYKY je z černé barvy odolná proti UV záření a jiným povětrnostním vlivům. Jmenovité napětí je 450/750V a minimální teplota při pokládce kabelu a instalaci je -5°C. Provozní teplota kabelu je -50°C až +70°C.
Nejběžnější a nejpoužívanější je kabel CYKY 3Cx1,5-J pro domovní elektroinstalaci světelných okruhů. Počet vodičů v kabelu je tři a barevné značení jednotlivých měděných (žíl) vodičů je černá, zelenožlutá a modrá s průřezem 1,5mm. Pro elektroinstalaci a zapojení zásuvkových okruhů se používá také kabel CYKY jen s větším průřezem měděného drátu 2,5mm a to CYKY 3Cx2,5-J, barvy třech vodičů jsou modrá, černá, zelenožlutá. Pro montáž elektroinstalace a ovládání vypínačů se používá kabel CYKY 3Ax1,5-O s třemi barevnými měděnými vodiči černá, hnědá, šedá s průřezem 1,5mm.
Označení kabelu CYKY-J znamená, že kabel obsahuje zelenožlutý vodič a označení CYKY-O nemá zelenožlutý vodič.
Podle ČSN 33 2312, článek 2.10, je možno silové vodiče a kabely klást přímo do hořlavých materiálů (např. do dřeva) se stupněm hořlavosti B, C1, C2, C3 nebo na ně za předpokladu, že jsou alespoň odolné proti šíření plamene. Kabely s PVC pláštěm podle této PN tuto podmínku splňují. Kabely s PE pláštěm podmínku odolnosti proti šíření plamene nesplňují.
