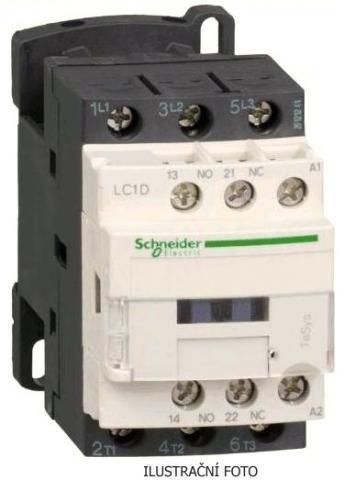

Stykač LC1D12ED Schneider Electric 12A 48V DC 3P Schneider

 Stykač 3P(3Z) 12A AC-3 440V-pomocné kontakty 1Z+1V-cívka 48V DC Schneider Electric
Stykače se používají hlavně pro kontrolu třífázových motorů a obecně pro ovládání silových obvodů do 690 V AC nebo 220 V DC. Stykače lze použít také pro mnoho dalších aplikací, jako je například přepínání kondenzátoru a spínání osvětlení.

Technické parametry
Jmenovitý pracovní proud:
 pro AC-3: Ie = 12 A
pro AC-1: Ie = 25 A
Jmenovité pracovní napětí: Ue = do 690 V
Frekvenční rozsah pracovního proudu: f = 25 ÷ 400 Hz
Přípustný krátkodobý proud (ze studeného stavu bez zatížení 15 min při 0 ÷ 40 ° C):
po dobu 1 s 210 A
po dobu 10 s: 105 A
 po dobu 1 min: 61 A
po dobu 10 min: 30 A
Zkratová ochrana:
bez jistícího nadproudového relé, pojistky gG
typ 1: 40 A
typ 2: 25 A
 s jistícím zbytkovým relé (viz tabulka pro velikosti aM nebo gG pojistek odpovídajících příslušnému jisticímu nadproudová relé)
 Průměrná impedance na pól (při Ith a 50 Hz): 2,5 MOhm
Ztrátový výkon na pól (pro výše uvedené pracovní proudy)
AC-3: 0,36 W
AC-1: 1,56 W
