Rozvaděč elektroměrový dvoutarifní elektro skříň ESG-SSTN se spínáním HDO pro zástavbu do zdi nebo sloupku Incobex Elplas

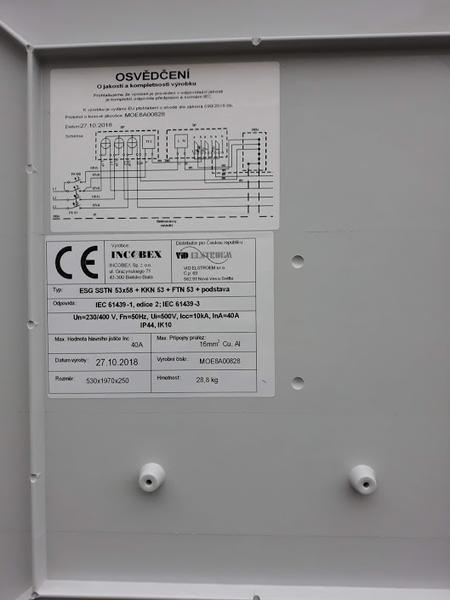

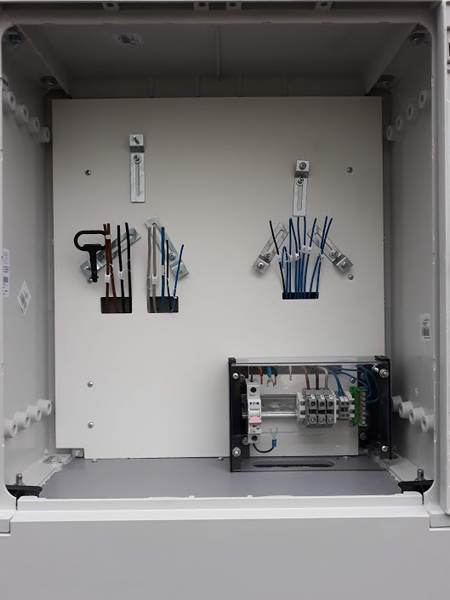

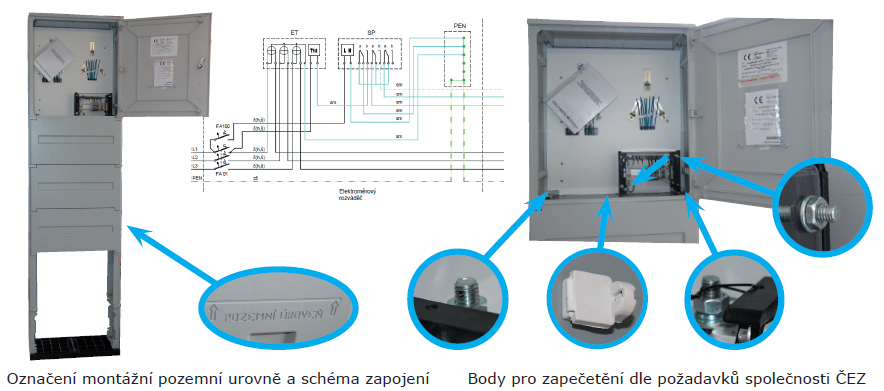

Elektroměrové rozvaděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí. Elektroměrové skříně a rozvodnice jsou vyrobeny z termoplastu a jsou odolné proti statickému a dynamickému namáhání a jsou UV stabilní. Schéma zapojení elektroměrového rozvaděče je uvnitř na dvířkách. Elektroměrový rozvaděč je vhodný pro měření odběru elektrické energie rodinných domů a různých provozoven. Instalace a zabudování elektroměrových skříní je možné jak do země s podstavcem a pilířem, nebo do fasád budov. Hlavní jistič není součástí rozvaděče, ale instaluje na lištu DIN až při finální montáži dle připojovacích podmínek stanovených energetickým dodavatelem který vám ve smlouvě stanovil velikost hlavního jističe před elektroměrem. Nejčastější sazby distributora ČEZ jsou sazba D01d a D02d a jako hlavní jistič před elektroměr je třífázový 25A se žlutou páčkou a vypínací schopností 10kA. Jednofázový jističem pro jištění sazbového spínání je již ve skříni dole na DIN liště. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7. Rozvaděče plně vyhovují připojovacím podmínkám distribučních společností pro ČEZ a E.ON a lze je použít i pro podružné měření nepřímé měření.
Technické parametry
Hlavní jistič není součástí rozvaděče. Možno vybrat dle Vaší distribuční sazby a smlouvy.
Un=230/400 V, Fn=50 HZ
Ui=500 V, Icc=10 kA, InA=40A
IP 44, IK 10
Max.hodnota hlavního jističe: 40A
Max.připojovací průřez: 16 mm 2 Cu, Al
Odpovídá připojovacím podmínkám ČEZ a e-on pro dvoutarifní elekroměr a HDO
rozměr 530x580x250mm
Hmotnost 13kg
Typové zkoušky dle
ČSN EN 61439-1 ed.2,-2 ed.2,-3, -4, -5 ed.2 provedeny akredito-vanými zkušebnami. Na rozvodnice je zpracováno prohlášení o shodě a EU prohlášení o shodě dle NV č. 117/2016 Sb., NV č. 118/2016 Sb., zákona č. 90/2016 Sb., zákona ,č. 22/1997 Sb. ve znění zákona č. 91/2016 Sb, NV č.163/2002 Sb. ve znění NV č.312/ 2005 Sb. a NV č.215/2016 Sb., NV č.11/2002 Sb., zákona č.18/1997 Sb. ve znění vyhlášky č.307/2002 Sb. a vyhlášky č.499/2005 Sb., zákona č.102/2001 Sb. ve znění zákona č.277/2003 Sb
Parametry a normy
Vyhovují normě HB40 ve vodorovné poloze, V-0 ve svislé poloze (ČSN EN 60695-11-10). Samozhášivost materiálu dle UL 94-VO se zvýšenou stabilizací proti povětrnostním vlivům a UV záření. Výrobky vyhovují zkoušce žhavou smyčkou 960°C dle ČSN IEC 60695-2-11, odolávají trvalému tepelnému zatížení 115°C dle IEC 216. Rozvodnice vyhovují pevnostním mechanickým zkouškám dle ČSN EN 61439-5 ed.2 v rozmezí teplot – 25°C + 40°C. Barva plastu je světle šedá RAL 7035.
