Instalační relé Eaton ICS-R16A230B100 CR2020230 (náhrada za Z-R230/16-10)

Popis produktu: Instalační relé řady Comfort CR jsou určená pro spínání elektrických obvodů do 20 A. Tento model je přímou náhradou za ukončený typ Eaton Z-R230/S (265149). Díky shodným parametrům a rozměrům je ideální pro opravy a doplňování stávajících domovních i průmyslových rozváděčů bez nutnosti úpravy kabeláže. Instalační relé řady Eaton jsou ideálním řešením pro spínání 1-fázových nebo spotřebičů. Tento model je vybaven LED indikací a testovacím tlačítkem, což výrazně usnadňuje diagnostiku a servis přímo v rozváděči.

Hlavní oblasti použití:

• Vysoká zatížitelnost: Kontakty dimenzované na 20 A umožňují spolehlivé spínání odporových zátěží.

• Tichý chod: Moderní konstrukce minimalizuje hluk při sepnutí, což oceníte v domovních instalacích.

• Snadná montáž: Rychlé upevnění na standardní DIN lištu.

• Osvětlení a vytápění: Spínání světelných okruhů, elektrických topení a ohřevů vody.

• Vzduchotechnika: Ovládání větrání a tepelných čerpadel.

• Automatizace: Řízení motoricky ovládaných posuvných vrat a žaluzií.

Technické parametry

Tento přístroj je navržen pro vysokou spolehlivost při zachování kompaktní šířky jednoho modulu.

1. Jmenovitý proud: 20A

2. Napětí cívky (ovládací): 230 V AC

3. Řazení kontaktů: 1x zapínací (1 NO / 1S)

4. Výkon (AC-3): 3,84 kW / 240 V

5. Funkce: LED signalizace stavu + manuální testovací tlačítko

6. Montáž: Na standardní DIN lištu (šířka 1 modul – 17,5 mm)

7. Krytí: IP20 (vhodné pro montáž do rozváděčů)

U starších instalací (Moeller) slouží tento prvek jako plnohodnotná náhrada. Díky testovacímu tlačítku na čelním panelu můžete simulovat sepnutí bez nutnosti přivedení napětí na cívku, což šetří čas při oživování systému.

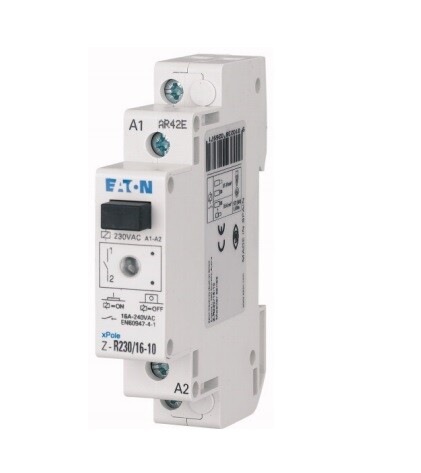

Upozornění: Instalační relé v designu, který vidíte na produktovém obrázku, se již v této podobě nevyrábí. Máme však pro vás skladem plnohodnotnou technickou náhradu s identickými parametry a rozměry, kterou bez problémů použijete do stávajícího zapojení.

Kontrola technických parametrů staré i nové verze Relátka ( Stykače ) Moeller/Eaton
