katalogové číslo: | H07RN-F 3x1,5 230/10R1 |
EAN: | 8595697908118 |
záruka: | 24 měsíců |
výrobce: | Titanex Nexans |
cena bez DPH: | 1 484 Kč |
cena vč. DPH: | 1 796 Kč |

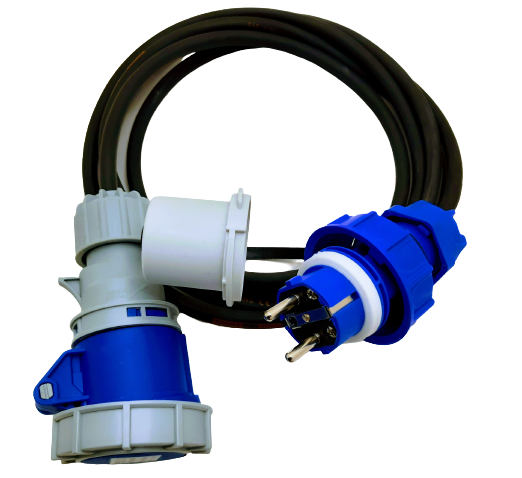

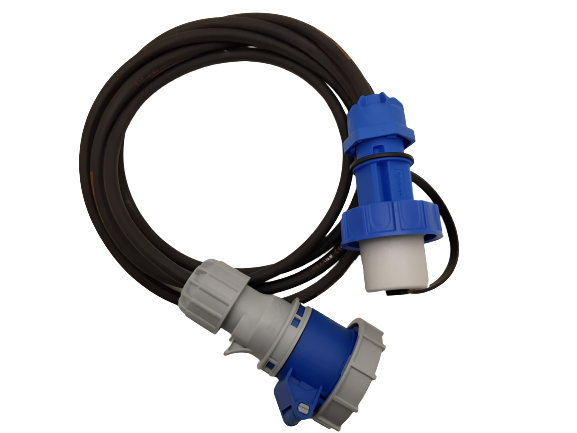

Kabelová redukce karavan kempový adaptér CEE 10m 230V redukce evropské CEE elektrické zásuvky na českou
Prodlužovací kabelová redukce karavan gumový kabel karavanový adaptér pro propojení karavanu, obytného přívěsu, obytného autobusu do elektrické
CEE přípojky a do zásuvkové přípojky standard CZ. Kabelová redukce karavan kempový adaptér CEE 230V 3P 16A vidlice zástrčka - spojková zásuvka venkovní na gumový kabel 3x1,5mm H07RN-F TITANEX.
Největší výhodou našich karavanových adaptérů a redukcí TITANEX jsou koncové zástrčky a zásuvky které se dají bajonetovou maticí spojit dohromady a tím si zajistíme voděodolnost spojky s krytím IP68. Není tedy nutné spojení kabelů různě zakrývat neodborně a nebezpečně do igelitů nebo PET lahví.
Technické parametry
Koncovky: vidlice 230V/16A/3P IP68 (zástrčka CZ samec modrá standart)
Koncovky: zásuvka spojovací 230V/16A/3P IP68 (samice CEE modrá karavan)
Délka kabelu: 10m
Počet pólů: 3P+PE
Proudová zatížitelnost (A): 16A
Jmenovité napětí (V): 220 - 240V
Rozsah teplot při provozu (°C): -25 až +60
Typ kabelu: H07RN-F TITANEX
Materiál: pryž
Barva pláště: černá
Stupeň krytí: IP68
Počet žil jmenovitý průřez mm2: 3x1,5
Přípojka je odolný proti prachu a stříkající vodě.

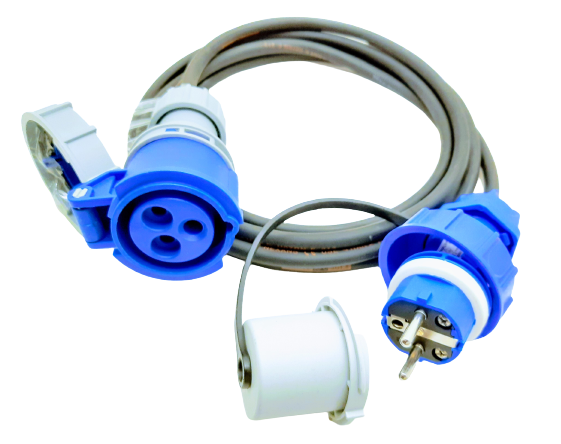

Zásuvka spojková CEE 3-pólová 230V 16A je (samice se zdířkami) poznáte ji podle toho, že má také víčko. Je to koncová zásuka kterou zasunujete do karavanu pro připojení k elektrické síti pro připojení v kempech v České Republice ale i po Evropě.
Pokud používate jen redukci, použijete kabel tak dlouhý, abyste mohli cívku (kabelový buben) s prodlužovákem položit pod karavan, tedy asi 1 - 2 m. Na druhý konec redukce použijete CZ samec, ale doporučuji použití koncovky, která umožňuje zasunutí do obou systémů, tedy do CZ systému i do zásuvek bez kolíků, tzv. Schuko.
Vidlice zástrčka CZ 3-pólový 230V 16A je (samec s kolíky) který zasunete do rozvaděče nebo napájecího sloupku v kempu. Vždy je dobré a aby tato zástrčka byla univerzální i pro Schuko přiopjení ( na vidlici jsou nejen 2 kontakty kolíky, ale 2 kontakní plíšky ) !!! POZOR nezasunutý samec (s kolíky) nesmí být nikdy pod proudem !!! Pro kempování máme tedy připravený napájecí kabelový adaptér pro připojení ke karavanu + další delší kabel nabo kabelový buben s cívku maximálně 50 m s CZ normou pro připojení k sítí do napájecího rozváděče (elektrický antoníček, elektro sloupek, elektro skřín ) na systém CEE v zahraničí. Doporučuji se dobře připravit na všechny elektro přípojky a varianty CEE a CZ systémů jak doma i v zahraničí aby jste na dovolené při kempování měli Váš karvan nebo obytný přívěs bezpečně a dobře připojen do elektriky.
Pro veškeré prodlužovací kabely, kabelové adaptéry, kabelové redkukce je použitý vysoce kvalitní harmonizovaný gumový kabel pro venkovní použití TITANEX. Kabely TITANEX Nexans pro suché, ale hlavně pro extrémně náročné podmínky do vlhka a vody. Odolává a neztrácí své vlastnosti i v silně znečištěném prostředí a proto je vhodný zejména na stavbách v průmyslu, zemědělství. rodinných domech, dílnách, garážích i zahrádkách. Velká flexibilita a ohebnost gumových prodlužovacího kabelů s kvalitními koncovkami se speciální pláštěm a izolací s Elastomeru, zaručí odolnost proti odření, proražení nebo zkratu a tím lépe ochrání připojené přístroje, stroje a nářadí. Slouží zejména k pohyblivému připojení elektrických přívodů ke spotřebičům a elektro zařízením na napětí 230V - 250V, 380V - 400V jako jsou například, míchačky, čerpadla, motory, cirkulární pily a nebo staveništní rozvaděče na stavbách.
Pokyny a bezpečnostní upozornění
Vždy dodržujte zákony, předpisy, směrnice a normy platné v zemi použití tohoto elektro příslušenství. Prodlužovací přívody jsou konstruovány pro použití jak v interiéru, kde je suché prostředí s ustálenou teplotou tak pro venkovní použití vlhkostí s krytím IP68.
Nevystavujte je tepelným zdrojům tak, aby docházelo k jejich nadměrnému zahřívání. Opravu a výměnu komponentů smí provádět pouze odborná firma nebo osoba splňující zákonné předpisy pro samostatnou práci na elektrických zařízeních.
Instalace
K prodlužovacímu přívodu nepřipojujte zařízení, která mají součet odebíraného výkonu vyšší, než je jeho povolené zatížení. Součet výkonů připojených spotřebičů nesmí přesáhnout hodnotu 3600W!
Před každým použitím zkontrolujte stav prodlužovacího přívodu, poškozený přívod nepoužívejte.
Před připojením a odpojením prodlužovacího přívodu vždy ověřte, zda jsou spotřebiče na něj připojené vypnuté.
Odpojujte jej ze zásuvky uchopením za vidlici, nikoliv za přívodní kabel.
Kabel prodlužovacího přívodu používejte zcela rozvinutý (hrozí přehřátí přívodu).
Prodlužovací přívod nepřekrývejte žádnými předměty.
Nedoporučujeme spojovat více prodlužovacích přívodů za sebe.
Prodlužovacího přívodu se nedotýkejte mokrou dlaní.
Údržba
Na denní bázi se zaměřte na vizuální kontrolu neporušenosti prodlužovacího přívodu a přívodních kabelů, odstraňte prach a nečistoty z povrchu přívodu při zachování maximální bezpečnosti.
Pravidelné kontroly smí provádět pouze odborná firma nebo osoba splňující zákonné předpisy pro samostatnou práci na elektrických zařízeních.
Při této činnosti proveďte kontrolu stavu kabelů, dotažení svorek, případné vyčištění od prachu a nečistot.
Dále kontrolujte, zda některé komponenty nenesou známky poškození či nadměrného zahřívání. Doporučujeme tyto kontroly provádět nejméně 1x ročně (nebo dle místních předpisů) po uvedení do provozu.
Popis a určení elektrického zařízení:
Výrobek je určen pro prodloužení pevné instalace zásuvek na 230V. Je ve shodě s následujícími harmonizovanými normami, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
České normy:
ČSN EN 60884-2-7+A1 (354515)
ČSN EN 60884-1:2003 včetně změn
ČSN 34 0350 ed.2:09
ČSN 35 4516:07 včetně změn
Pokud budete mít zájem o výrobu prodlužovacího gumového kabelu na míru, stačí napsat nebo zavolat požadavek a vypočítáme Vám cenu za práci a materiál. Výrobu vždy zajišťuje oprávněný vyučený elektromechanik, který opatří kabel také platným kabelovým štítkem.
Délka kabelu | 10 m |
---|---|
Počet zásuvek | 1 zásuvka |
Krytí IP | IP68 |
Jmenovité napětí | 230 V |
Proudové zatížení v ampérech A | 16 A |
Barva kabelu | černá |
Izolace kabelu | Gumový |
Typ označení kabelu | H07RN-F |
Použití kabelu | Venkovní |
Počet a průřez vodičů v kabelu | 3x1,5 mm |
Počet pólů | / 3P |
