katalogové číslo: | DA-275 V/3+1 |
EAN: | 8595090518488 |
záruka: | 24 měsíců |
výrobce: | Saltek |
cena bez DPH: | 3 191 Kč |
cena vč. DPH: | 3 861 Kč |

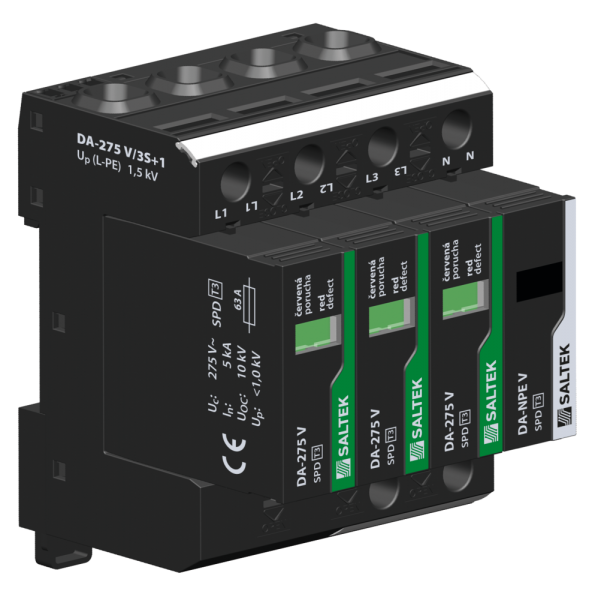

Přepěťová ochrana DA-275 V/3+1 A01848 Saltek
Přepěťová ochrana třífázová, zapojení 3+1, instalace těsně před chráněné zařízení, vhodné pro systémy TN a TT, 63 A. Vyjímatelný modul, optická signalizace poruchy, možnost blokace modulu sestava trojpólové varistorové přepěťové ochrany a uzavřeného jiskřiště zapojených v módu 3+1, instalace do rozvodů nn v blízkosti chráněného zařízení, k ochraně zařízení proti účinkům indukovaného přepětí při úderu blesku a proti spínacímu přepětí
Výběr ochran pro datové, signálové a telekomunikační sítě konfigurátor Saltek
Výběr ochran pro napájecí sítě NN konfigurátor Saltek
Technické parametry
Typ sítě
TT
Typ SPD
T3
Jmenovité napětí
Un230V AC
Nejvyšší trvalé provozní napětí L-N
Uc275,00V AC
Nejvyšší trvalé provozní napětí N-PE
Uc255,00V AC
Jmenovitý výbojový proud (8/20 µs) L-N
In5,00kA
Jmenovitý výbojový proud (8/20 µs) N-PE
In10,00kA
Zkušební napětí L-N
Uoc10,0kV
Zkušební napětí N-PE
Uoc20,0kV
Napěťová ochranná hladina mód L-N
Up1,00kV
Napěťová ochranná hladina mód N-PE
Up1,50kV
Napěťová ochranná hladina mód L-PE
Up1,50kV
Maximální předjištění
63 A gL/gG nebo C 63 A
Doba odezvy
ta25ns
Doba odezvy L-N
ta25ns
Doba odezvy N-PE
ta100ns
Průřez připojovaných vodičů pevný (min)
1,00mm2
Průřez připojovaných vodičů pevný (max)
35,00mm2
Průřez připojovaných vodičů slaněný (min)
1,00mm2
Průřez připojovaných vodičů slaněný (max)
25,00mm2
Signalizace poruchy L-N
červené zbarvení indikačního pole
Signalizace poruchy N-PE
ne
Stupeň krytí
IP 20
Rozsah teplot okolí - min
-40°C
Rozsah teplot okolí - max
80°C
Montáž
lišta DIN 35 mm
Splňuje požadavky normy
ČSN EN 61643-11 ed.2
Třída ETIM
EC000942
