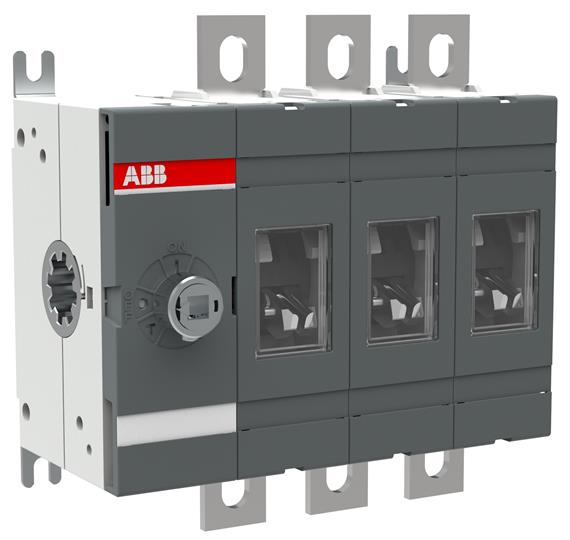

Odpínač ABB OT200E03 200A 1SCA022712R1010 3-pólový

Odpínač OT200E03 1SCA022712R1010 200A 3-pólový, přední, spodní dikonnektor, rukojeť a hřídel nejsou součástí dodávky, včetně sady šroubových svorek.
Zobrazit více
0% (0 hodnocení)
2 690 Kč
Na dotaz cena a dostupnost

Hlídat dostupnost produktu

katalogové číslo: 1SCA022712R1010
EAN: 6417019227764
záruka:24 měsíců
výrobce:ABB
cena bez DPH:2 223 Kč
cena vč. DPH:2 690 Kč
popis
parametry
soubory a odkazy
Recenze

Odpínač OT200E3 3 pólový 200A 1SCA022712R1010 ABB

Technické parametry:
3-pólový odpínač Ith=200A, 200A/AC-23A/690V, montáž na základnu, bez rukojeti a hřídele (objednává se samostatně), vhodná přímá rukojeť OTV250EK. Vhodná rukojeť pro prodloužené ovládání + hřídel OXP6 x vhodné délky

  • Šířka produktu:

    145,5 mm

  • Čistá výška produktu:

    150 mm

  • Čistá hloubka / délka produktu:

    82,5 mm

  • Čistá hmotnost produktu:

    1,3 kg

Technický

  • Jmenovitý provozní proud AC-21A (I e ):

    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A
    (1000 V) 200 A

  • Jmenovitý provozní proud AC-22A (I e ):

    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A

  • Jmenovitý provozní proud AC-23A (I e ):

    (380 ... 415 V) 200 A
    (500 V) 200 A
    (690 V) 200 A

  • Jmenovitý provozní výkon AC-23A (P e ):

    (220 ... 240 V) 60 kW
    (400 ... 415 V) 110 kW
    (500 V) 132 kW
    (690 V) 200 kW

  • Konvenční tepelný proud (I th ):

    q = 40 ° C 200 A

  • Smluvený tepelný proud (I ):

    Plně uzavřeno 200 A

  • Jmenovité napěťové rázové napětí (U imp ):

    12 kV

  • Jmenovité napětí izolace (U i ):

    acc. dle IEC / EN 60664-1 1000 V

  • Jmenovité provozní napětí:

    Hlavní obvod 1000 V

  • Jmenovitá kapacita tvorby zkratu (I cm ):

    (690 V) 30 kA

  • Jmenovitý krátkodobý výdržný proud (I cw ):

    pro 1 s 8 kA

  • Ztráta moci:

    při jmenovitých provozních podmínkách na pól 4,0 W

  • Stupeň znečištění:

    3

  • Typ rukojeti:

    Rukojeť a hřídel nejsou součástí dodávky

  • Spínače Provozní mechanismus:

    Mechanismus na konci spínače
    03 (levá strana)

  • Vzdálenost mezi fázemi:

    Standard

  • Pozice terminálů linky:

    Nahoru V Bottom Ven
    Bottom In - Top Out

  • Pracovní režim:

    Přední provoz

  • Normy:

    IEC 60947-3

  • Speciální funkce:

    Ne

  • Typ montáže:

    Montáž na základnu

  • Počet pólů: t

    3

  • Typ terminálu:

    Terminály Lug

  • Utahovací moment:

    acc. IEC 60947-1 15… 22 N · m

  • Mechanická životnost:

    20000
