katalogové číslo: | 07-10-0-230V AC PEP-NVS+PK |
EAN: | 8595697900242 |
záruka: | 24 měsíců |
výrobce: | Bonega |
cena bez DPH: | 317 Kč |
cena vč. DPH: | 384 Kč |

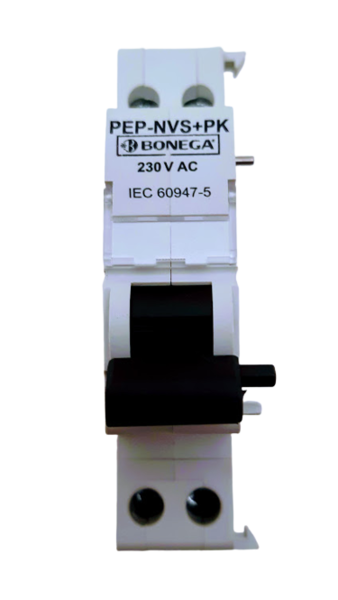

Napěťová vypínací spoušť s pomocnými signalizačními kontakty pro modulové přístroje Bonega řady PEP
Technické parametry:
Uvedený příklad platí pro napětí 230V, ovšem procentický výpočet a testování je shodné i pro 24V, 48V, atd..a) modul napěťové (vyrážecí) spouště se připojí k jističi (chrániči, atd..)
b) na cívku napěťové (vyrážecí) spouště se přivede napětí 70% = 161V a jistič musi vypnout
c) na cívku napěťové (vyrážecí) spouště se přivede napětí 110% = 253V a jistič musí vypnut
typ: 07-10-0-230V AC PEP-NVS+PK
šířka je 1 modul (17,8 mm)
umožňují vypnout jistič z libovolného místa přivedením napětí na cívku spouště
současně signalizuje stavy přístroje:
a) sepnuto
b) porucha
c) vypnuto
vyrobeno podle normy IEC 60947-5
