Vidlice elektrické 230V

Elektrické vidlice a zástrčky na 230V
jsou určené pro připojení běžných elektrickch domácích spotřebičů. Nejčastější kabely k těmto vidlicím jsou bílé a černé kulaté kabely CYSY a CYLY takzvané (dvojlinky a třílinky). Typy zástrček jsou dvoukolíkové vidlice a zásuvky s řazením 2P bez zemnícího kolíku a 2P+PE pro zemnící kolík a maximální jmenovitý proud 10 - 16A. Podle krytí IP jsou určené buď pro vnitřní použití (IP20), nebo pro venkovní použití jako venkovní zásuvky (IP44 a vyšší).

Jak tedy správně zapojit v elektrické zástrčce barevné měděné vodiče od elektrického kabelu?

Nejdůležitější je dodržení polohy všech svorek kde pro každou připojovací svorku platí jiná barva měděného drátu. Nejvíce důležité pro bezpečnost a ochranu je poloha ochranného kontaktu v zásuvce a ve vidlici pro zajištění ochranného spojení. Ochranný kontakt neboli ochranný kolík v zásuvce musí vždy odpovídat a pasovat společně s ochrannému kontaktem vidlice což je ochranná zdířka do které se ochranný kolík zasouvá.
Běžně se také ochrannému kolíku a ochranné zemnící zdířce říká ( zemnící kolík, zemák, zemnící kostra, připojení drátu na kostru, připojení zemáku na kostru) Při spojení elektrické vidlice do napájecí elektrické zásuvky musí dojít k ochrannému propojení až ke koncovému chráněnému zařízení a elektrickému spotřebiči. S touto ochranou svorkou jsou spojeny neživé části připojeného chráněného elektrického zařízení přístupné dotyku. Tak je zajištěna kontinuita ochranného spojení od zdroje k chráněnému zařízení. Barva tohoto vodiče je vždy žluto zelená a nikdy se nesmí nijak přeznačovat!

Barvy vodičů při zapojení elektrických vidlic, zástrček a zásuvek
dle ČSN normy ČSN 33 2000-5-51 v distribučních sítích TN-C a TN-S

Ochranný vodič se značí PE
Barva vodiče je zeleno žlutá a jeho funkce je od uzemněného bodu zdroje až na ochranný kontakt ochranná.
Tomuto zemnícímu vodiči se také říká ( zemák, zemnící drát, zem, kostra, uzemění, zemnící kostra, zapojení kostry, zapojení zemáku)
Zapojuje se vždy uprostřed nahoru
Není na něm proti zemi napětí
V bezporuchovém stavu po něm nejde žádný proud

Střední nulový vodič se značí N
Barva vodiče je světle modrá a jeho funkce je pracovní vodič
Slouží k vedení proudu, který se přeměňuje na práci
Tomuto nulovému vodiči se také říká (nulák nebo nula)
Zapojuje se vždy v pravo
Není na něm proti zemi napětí

Fázový vodič se značí L  L1, L2, L3
Barva vodiče je černá, hnědá nebo šedá a jeho funkce je pracovní vodič
Slouží k vedení proudu, který se přeměňuje na práci
Tomuto fázovému pracovnímu vodiči se také říká (fáze, živý vodič, drát pod proudem, drát pod napětím, vodič pod proudem, vodič pod napětím )
Zapojuje se vždy v levo
Je na něm proti zemi napětí

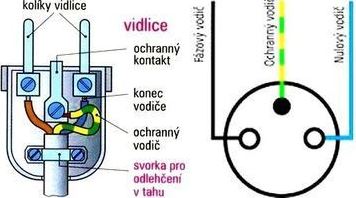

Schéma zapojení elektrických zástrček a elektrických vidlic na 230V

Základní popis a pravidla zapojení kabelu a vodičů do vidlice na 230V.
zeleno/žlutý vodič PE - ochranný připojte na svorku což je kolík
modrý vodič N - pracovní nula - připojte na svorku v pravo
černý (nebo hnědý nebo šedý - mají shodnou funkci) vodič L - pracovní fázový - připojte na svorku v levo

Správné zapojení elektrické vidlice a elektrické zástrčky ke kabelu pro spojení s elektrickou zásuvkou ale také při výrobě prodlužovacích kabelů smí provádět pouze osoba s řádnou kvalifikaci a oprávněním a vyhláškou 50.
